7급 공무원 토질역학 공부법 4탄(단원별 출제포인트)



2023.01.28 - [토질역학] - 7급 공무원 토질역학 공부법 1탄

7급 공무원 토질역학 공부법 1탄

2023.02.03 - [토질역학] - 7급 공무원 토질역학 공부법 2탄(단원별 출제포인트)

7급 공무원 토질역학 공부법 2탄(단원별 출제포인트)

2023.02.05 - [토질역학] - 7급 공무원 토질역학 공부법 3탄(단원별 출제포인트)

7급 공무원 토질역학 공부법 3탄(단원별 출제포인트)



---

3. 단원별 출제포인트

 4.1.  전단강도

   4.1.1. Mohr원(모어원)★★★

    - 모어원은 응용역학에도 나오지만 토질역학에서도 굉장히 자주나오는 개념이다. 주의할점이라면 응용역학에서는 압축력이 (-)부호 이지만 흙에서는 압축력은 (+)이다.

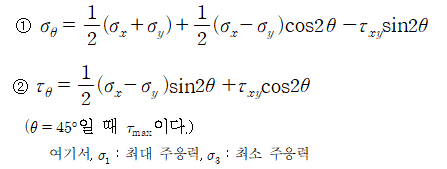

이 공식을 외우고 있는게 좋다. 그러나 그래프에 그려서 풀 줄도 알아야한다.

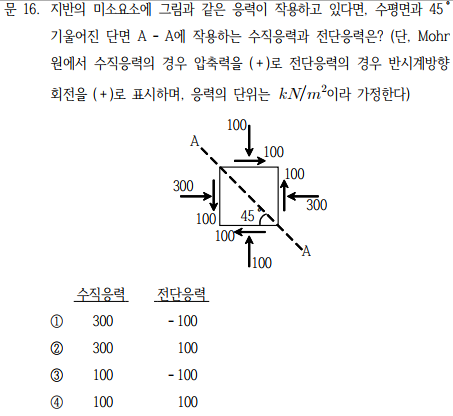

2018년 기출문제 / 2019년 기출문제

---

  4.1.2. 삼축압축시험★★★

    - 그냥 약방의 감초다.  거의 두문제이상씩 나오는데 모든것을 다외우고 있어야한다.
     1) 종류
       1-1) UU테스트
       1-2) CU테스트
       1-3) CD테스트
이것을 다 비교할줄 알아야한다.
학생들이 어려워하는 내용중에 하나지만 그 이유는 삼축압축시험을 해보지 않아서 어려운경우가 대부분이다. 그러나 외우면 충분히 다 풀만하니 걱정하지 않아도된다.
여기서 나오는 장점

1. 간극수압 측정가능
2. 현장상태를 잘 알수 있음
3. 파괴면 응력경로 등을 재현할 수 있음

단점 그냥 시험이 어렵고, 응력을 무시해야하는 경우도 있는정도이다.

   - A, B, D계수는 어려운듯 하지만 이해하면 쉬운 부분이다. 점토질 지반에 압력이 발생할 때 과잉간극수압이 발새하는데 응력증가분에 대한 간극수압의 변화량 비를 말하는데 쉽게 말하면 아래와 같다.

또 각 시험마다 적용하는 곳을 외워두어야한다.

UU : 성토 후, 굴착할때, 완료직후
CU : 수위급강하, 시간차 성토
CD : 천천히 성토, 사질토, 정상침투

---

  4.1.3. 직접전단시험★★

   - 직접전단시험도 굉장히 자주나오는 문제중 하나이나 문제는 쉬운편이다. 챙겨야 할것으로는 장점과 단점, 적용가능한 토질, 용도 등이다.

1. 장점으로는 시험이 간단하고 배수조건에 적합하다.
2. 단점으로는 간극수압을 측정 불가하다. 그리고 모서리에 진행성파괴가 일어난다.
3. 이용하는 분야는 사면안정, 응력해석, 토압계산 등이 있다.

---

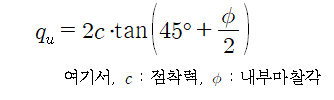

  4.1.4. 일축압축시험★★

   - 일축압축시험을 왜하는지에 대해서 첫번째로 잘 알고있어야한다. 일축압축시헝믄 시험이 간단하고 수많은 데이터가 있기 때문이다. 하지만 단점이 굉장히 명확한데,

1. 배수조절이 불가능하여 UU시험만 가능하다.
2. 흙이 교란이 잘된다.
3. 적용가능한 흙이 적음

그리고 이용하는 것은 연경도, 탄성계수, 예민비, 점착력을 구하는데 대표적으로 쓰인다.



---



5탄에서 계속
