2009년 국가직7급 토질역학 17~20번 해설

문 17. 어떤 흙의 4번체와 200번체 통과율이 각각 80%와 30%이고, 액성한계는 25%, 소성한계가 10%일 때 이 흙을 통일분류법으로 분류하면?

① SM

② SC

③ GM

④ GC



<난이도 중상>



일단 너무 얕보다가 틀리는 문제이기에 중상을 줬다.



단계를 거쳐야한다

1. 통과중량 백분율  F#200 = 30% <50 % ⇒ 조립토 / 세립토
2. F#4 = 80% > 50% ⇒ 자갈 / 모래

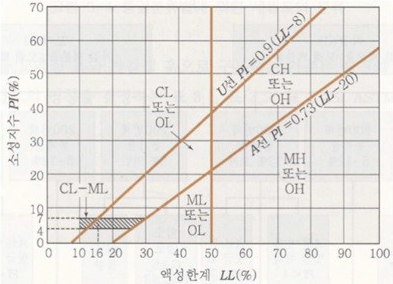

3. 제 2문제 M / L 판정



A선 = 0.73(LL-20) = 0.73(25-20)=3.65

U선 = 0.9(LL-8) = 15.3



소성한계는 10%



15.3과 3.65 사이에 있다



사이에 있으면 C이므로



정답은 SC



---

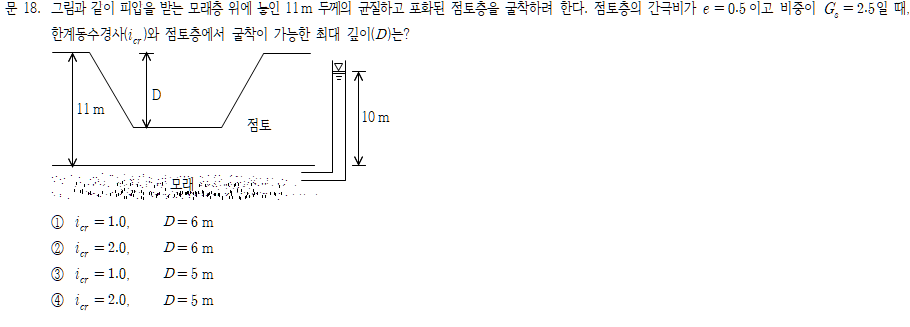

<난이도 하>



그냥 마르고 닳도록 나오고 기사에서도 나오는 문제이므로 난이도는 하





300x250

---

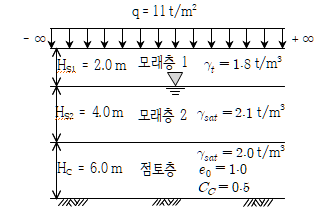

문 19. 그림과 같은 지반의 지표면에 11t/m²의 등분포하중이 무한히 넓은 면적에 작용할 때, 점토층의 1차 압밀침하량[cm]은?

(단, 점토층은 정규압밀점토이며, log2≒0.3, log3≒0.5, log5≒0.7로 간주한다)



① 30

② 35

③ 40

④ 45

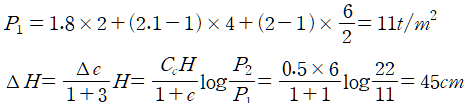

<난이도 중>

솔직히 쉽긴합니다.



---

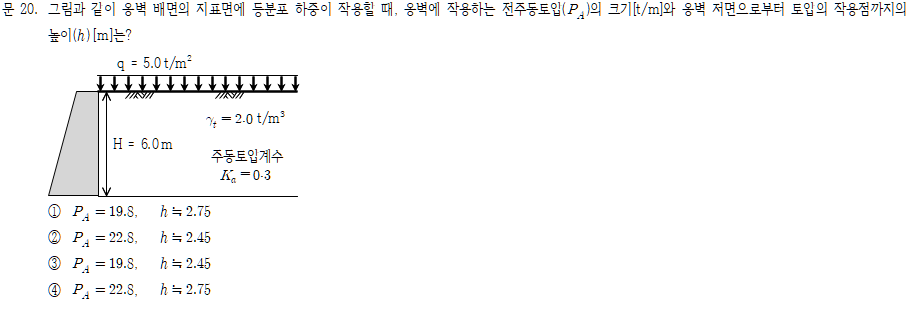

<난이도 하>

개꽁짜 문제입니다. 틀리면 안됩니다



※꿀팁

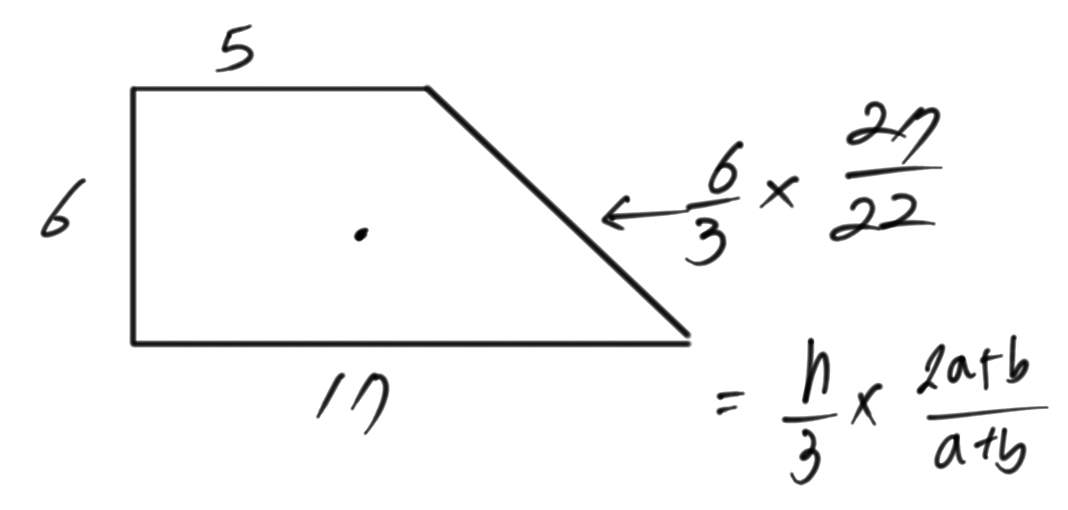

토압분포도를 그려보면 이렇게나오는데



삼각형 사각형 그려서 도심찾지말고..



사다리꼴 도심공식 기억하면된다



이상하게 구하는 흑우 읍제?
