2009 국가직7급 토질역학 5~8번 해설







정답은 1번



<난이도 하>

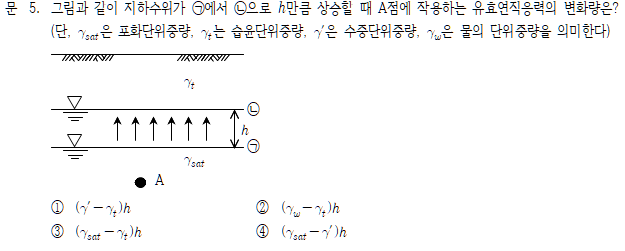

당장 그림만 볼때도 쉬운문제다

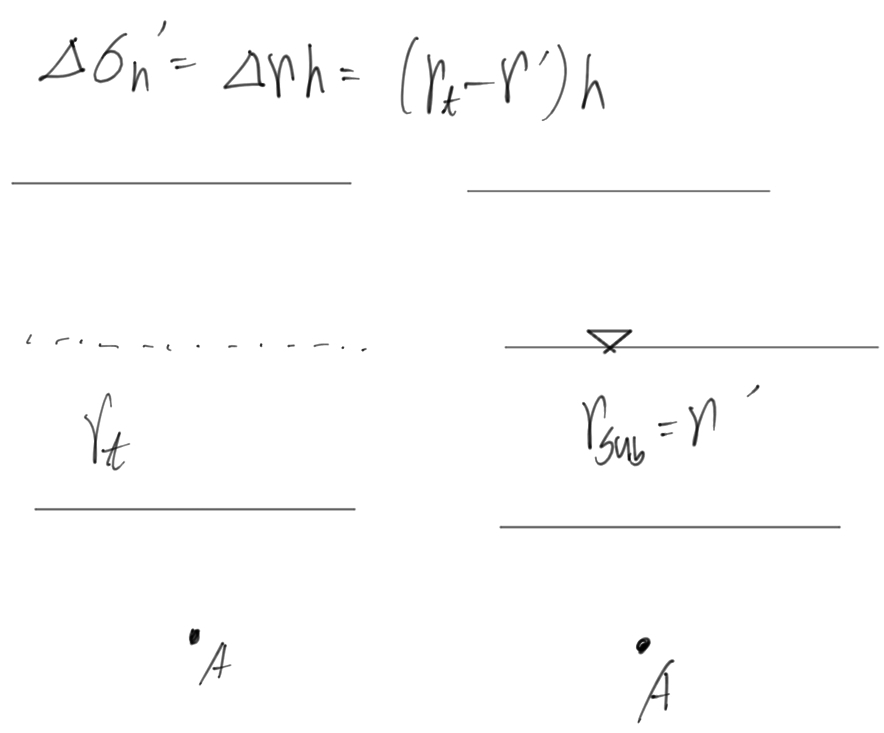

저 A에 유효응력의 변화는 생각해볼필요가 있는데



A가 얼마나 깊이 뭍혀있는지 중요한게 아니다.



A위에 있는점에서 수위가 얼마나 변했는지만 중요할뿐 다른 깊이 이런것들은 노상관이다.

---



문 6. 그림과 같이 연약지반 상에 원주(말뚝 둘레)가 1.0m, 길이가 18m인 콘크리트 말뚝을 설치하였다. 말뚝 시공 후 연약지반의 침하로 인한 부주면마찰에 의해 단위 면적당 주면마찰력 분포가 아래 그림과 같이 상향(＋) 1.0t/m²에서 하향(－) 1.0t/m²으로 변화할 경우 말뚝의 선단에 작용하는 하중[ton]은?



① 26.5

② 30.0

③ 34.5

④ 39.0





300x250

<난이도 중상>



그림을 보자마자 헷갈릴 수도 있다



(-)가 되어있는 부분은 부마찰력이 작용하고 있고 (+)부분은 정마찰로 위로 올려내는 힘이다.



그래서 결국 계산해보면



말뚝에 가해지는 힘 30t과



저기 (-) 부마찰력 면적과 (+) 면적을 빼면 되는데



면적을 빼면 그냥 윗변 3과 밑변 6, 높이 1의 사다리꼴의 넓이를 구하는 것과 같다.



그 면적과 말뚝의 둘레를 곱하면 힘이 나오는데



그러면 결국 34.5t이다 쉽지?





---

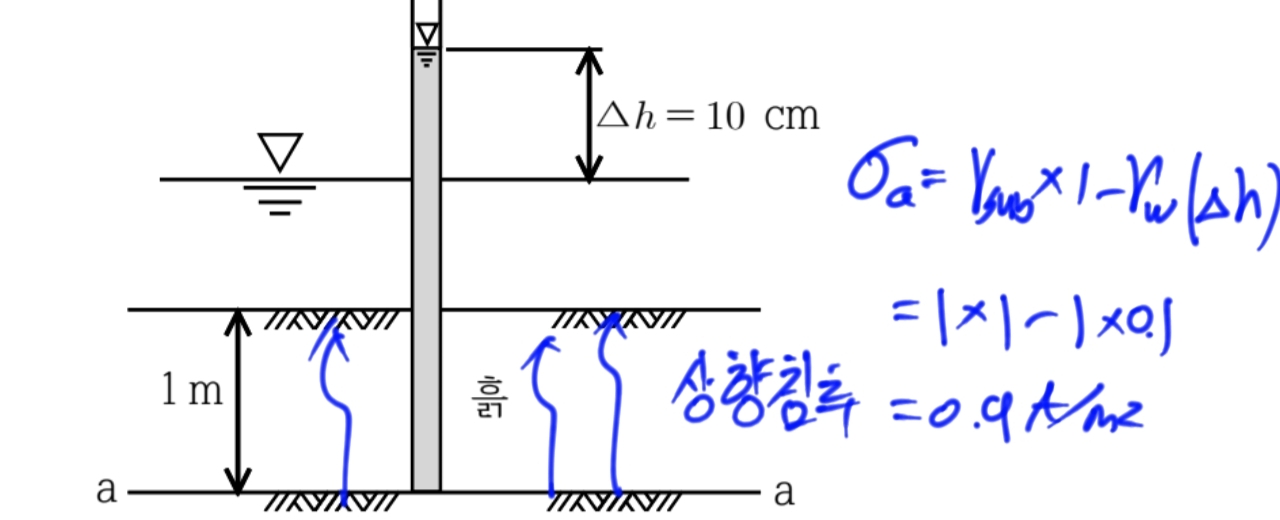

문 7. 그림과 같은 수중에 잠긴 지반에서 a－a면에 작용하는 유효응력[t/m²]은?(단, 흙의 수중단위중량은 1.0t/m³이다)



① 0.5

② 0.9

③ 1.5

④ 1.9





<난이도 중>



웅 이게 왜 중이지 생각하겠지만



여러분들이 정말 자칫하다간 망할수 있는 것은



상향침투가 발생하면 유효응력이 감소한다는 것이다. 왜 인지는 알아서 생각해봐..





---

① 100

② 57

③ 109

④ 59

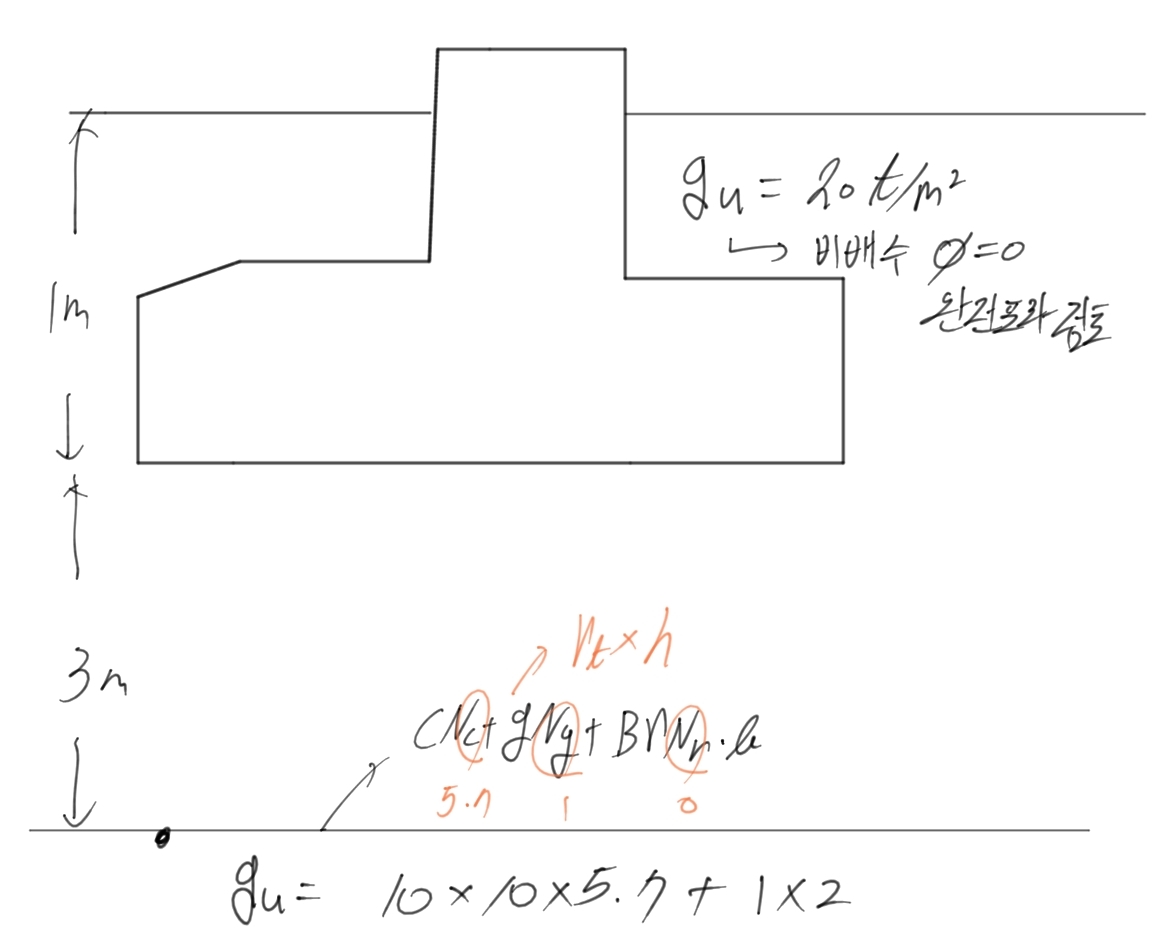

* 줄기초 = 연속기초 = 띠기초



이것만 알면 딱히 틀릴일이 없다.

그리고 중요한것은



완전 포화된 점토는 마찰각이 0이라는 것만 알면 게임 끝났다 솔직히 30초안에 풀만하다.
