2010년 국가직 7급 토질역학 9~12번 해설





문 9. 동일한 다짐에너지로 다지는 경우, 다짐에 의한 점성토의 성질변화에 대한 설명으로 옳지 않은 것은?

① 최적함수비의 건조측에서는 면모구조를 가지며, 습윤측에서는 이산구조를 가진다.

② 최적함수비의 건조측 다짐시료가 습윤측 다짐시료보다 강도가 크다.

③ 최적함수비의 건조측에서는 최적함수비로 접근할수록 투수계수가 급속히 감소한다.

④ 최적함수비의 약간 건조측에서 다질 때 투수성이 최소가 된다.



<해설>

① 최적함수비의 건조측에서는 면모구조를 가지며, 습윤측에서는 이산구조를 가진다.

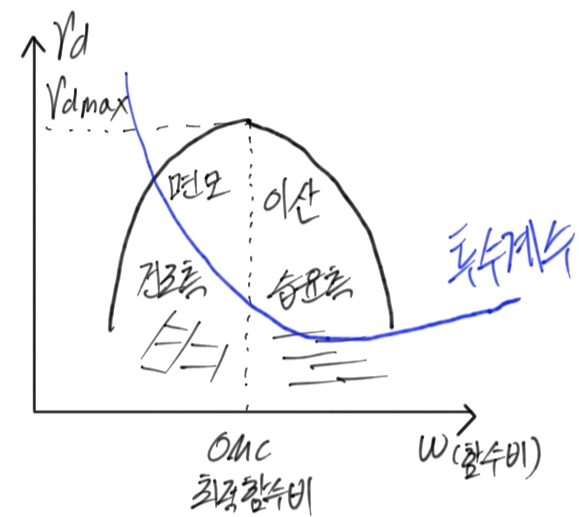

위의 그래프를 볼때 맞는 말이다. 위의 그래프는 외우도록하자

② 최적함수비의 건조측 다짐시료가 습윤측 다짐시료보다 강도가 크다.
맞는 말이다. 건조측의 다짐시료는 사각형(면모형) 모양의 구조를 가지는데 강도가 습윤측시료에 비해 더 큰 강도를 가진다. 왜냐하면 면모형 구조가  입자간 결합력이 이산구조에 비해 더 크기때문이다.

③ 최적함수비의 건조측에서는 최적함수비로 접근할수록 투수계수가 급속히 감소한다.
저 위의 그래프에서 파란색선은 투수계수인데 투수계수는 건조측에서 급격하게 감소한다.

④ 최적함수비의 약간 건조측에서 다질 때 투수성이 최소가 된다.
최적함수비의 약간 습윤측에서 다질때 투수성이 최소가 된다.





---

문 10. 기초지반의 흙이 탄성적이고 균질하며 등방성이라고 가정할 때, 지표면상에 놓인 기초의 접지압과 침하에 대한 설명으로 옳지 않은 것은?

① 모래지반상의 연성기초에 등분포하중이 작용하면 접지압은 등분포로 작용하고 기초 중앙부에서 최소침하가 발생한다.

② 모래지반상의 강성기초에 등분포하중이 작용하면 접지압은 기초모서리에서 최소가 되며 침하는 균등하게 발생한다.

③ 점토지반상의 연성기초에 등분포하중이 작용하면 접지압은 등분포로 작용하고 기초 모서리에서 최대침하가 발생한다.

④ 점토지반상의 강성기초에 등분포하중이 작용하면 접지압은 기초 모서리에서 최대가 되며 침하는 균등하게 발생한다.



<해설>

<점성토 지반>	<사질토 지반>
연성기초
강성기초

③ 점토지반상의 연성기초에 등분포하중이 작용하면 접지압은 등분포로 작용하고 기초 중앙부에서 최대침하가 발생한다.

300x250



---

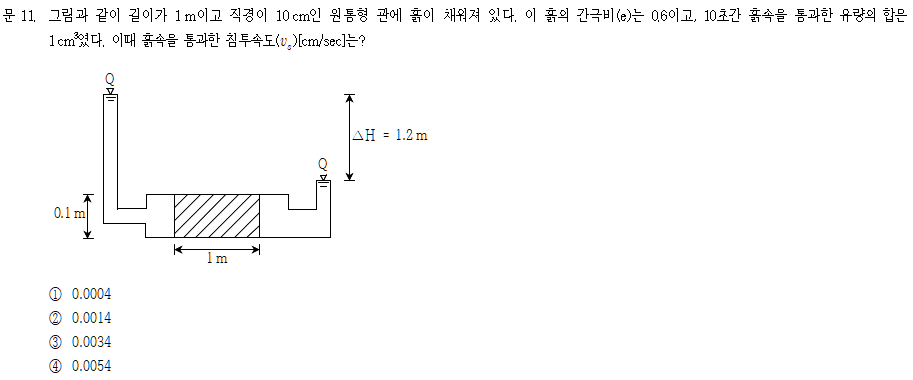

<해설>

---

문 12. 투수계수에 영향을 미치는 요소에 대한 설명으로 옳지 않은 것은?

① 흙입자의 입경이 클수록, 간극비가 증가할수록 투수계수는 증가한다.

② 온도가 증가함에 따라 물의 점성계수가 감소하므로 투수계수가 증가한다.

③ 점토의 경우 입자간의 인력이 우세한 면모구조가 반발력이 우세한 이산구조보다 투수계수가 크다.

④ 점토의 경우 이중층수의 두께가 두꺼울수록 투수계수가 증가한다.



<해설>

① 흙입자의 입경이 클수록, 간극비가 증가할수록 투수계수는 증가한다.
투수계수 식에서 흙입자의 직경이 클수록 e가 증가할수록 투수계수는 증가한다

② 온도가 증가함에 따라 물의 점성계수가 감소하므로 투수계수가 증가한다.
온도가 높아지면 물의 점성계수가 작아지므로 투수계수는 증가한다



③ 점토의 경우 입자간의 인력이 우세한 면모구조가 반발력이 우세한 이산구조보다 투수계수가 크다.
면모구조는 입자 배열이 불규칙적으로 되어있고 사각형으로 통과할수 있는 구멍이 많다. 따라서 투수계수가 크다.

④ 점토의 경우 이중층수의 두께가 두꺼울수록 투수계수가 감소한다.
이중층수가 두꺼우면 물의 거동이 제한된다.
