2020년 국가직 7급 토질역학 6~10

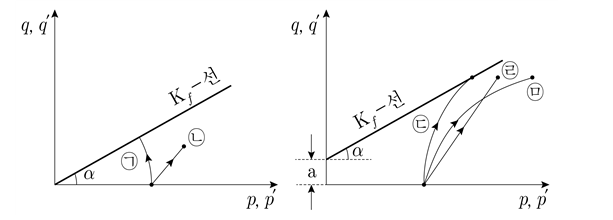

문 6. 그림은 점토에 대한 압밀비배수 삼축압축시험에 대한 응력경로를 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것은?

① 전응력경로와 유효응력경로 사이의 평균응력 차이는 과잉간극수압이다.

② ㉠은 정규압밀점토의 유효응력경로이고, ㉡은 정규압밀점토의 전응력경로이다.

③ ㉢은 과압밀점토의 유효응력경로이고, ㉣은 과압밀점토의 전응력경로이다.

④ ㉤은 과압밀점토의 정(＋)의 과잉간극수압이 발생하는 유효응력경로이다.

난이도 및 평가

난이도 상,  응력경로의 의미를 정확하게 파악하고 있어야 풀수 있는 문제이며 개념을 완벽하게 이해해야 한다.

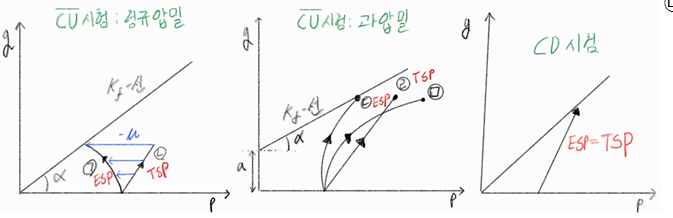

해설

④㉤의 경로는 존재 하지 않는다.

---

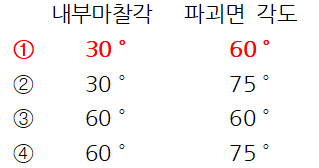

문 7. 순수 모래를 이용하여 250kPa의 구속압 상태에서 삼축압축시험을 수행하였을 때, 파괴 시 축차응력이 500kPa로 측정되었다. 이 시료의 내부마찰각과 수평면으로부터 파괴면의 각도는?

난이도 및 평가

난이도 하,  공식을 통해풀거나 그래프를 통해 푸는 문제이며 빈출문제이다.

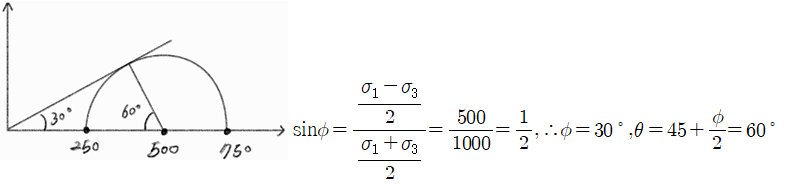

해설

---

문 8. 아주 오래 전에 조성된 점토사면이 집중 강우로 붕괴되었다. 붕괴된 사면을 보수 보강하기 위한 점토 사면의 안정해석에 적절한 전단강도정수 산정 시험은?

① 압밀배수(CD) 삼축시험

② 압밀비배수(CU) 삼축시험

③ 비압밀비배수(UU) 삼축시험

④ 압밀비배수(CU)와 비압밀비배수(UU) 삼축시험 둘 다

난이도 및 평가

난이도 중,  각 시험이 어떠한 경우에 시행되는지 알아야하며 어렵지는 않으나 그래프와 함께 이해할 필요가 있다.

해설

CD시험 ① 연약한 점토 지반 완속성토 ② 흙댐 정상침투 안정성 ③ 과압밀점토 굴착 또는 자연사면 장기 안정해석 ④ 투수계수 높은 사질토 지반

CU시험 ① 제방, 흙댐 수위 급강하 시 ② Pre loading 후 수 급격한 재하 시 ③ 성토하중에 의해 급파괴 시

UU시험 ① 성토 직후 급파괴 ② 정규압밀점토지반에 급속성토 시 직후 안정해서 ③ 급재하 후 초기 안정해석

---

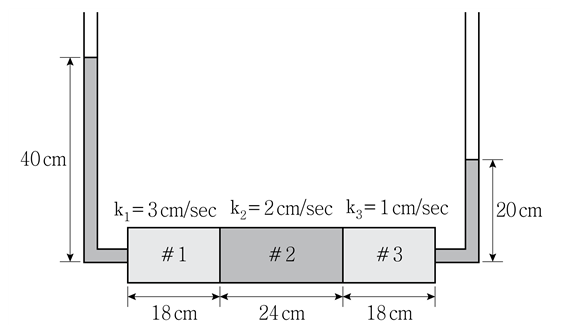

문 9. 그림과 같은 침투 조건에 대한 설명으로 옳은 것은? (단, 각 흙의 단면적은 일정하다)



① 1번 흙에서의 유속이 가장 빠르다.

② 3번 흙에서의 유속이 가장 빠르다.

③ 3번 흙에서의 동수경사가 가장 크다.

④ 1번 흙과 2번 흙의 동수경사는 동일하다.

난이도 및 평가

난이도 최상,  가로로 투수가 되는것 같지만 실제로는 위에서 아래로 흐르는 흐름이라는 걸 파악하는게 제일 중요하다.

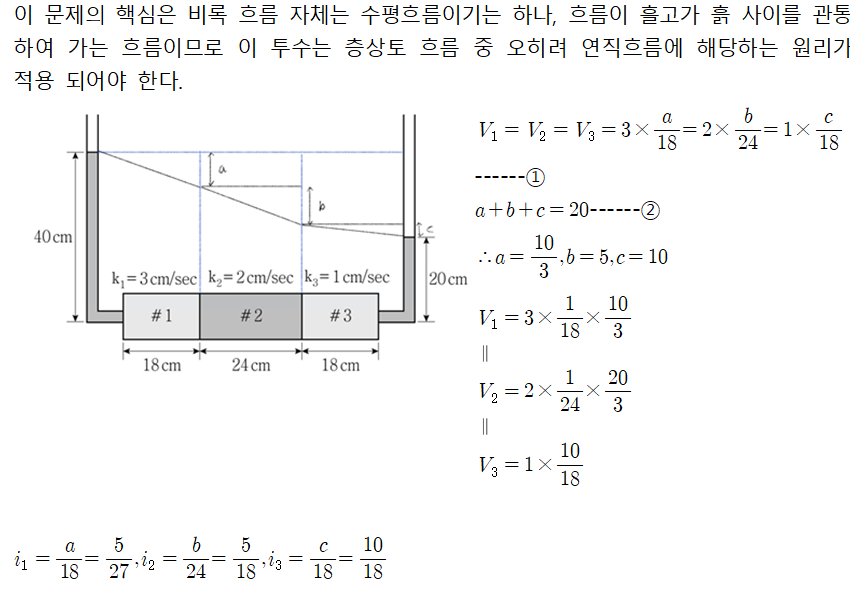

해설



---



난이도 및 평가

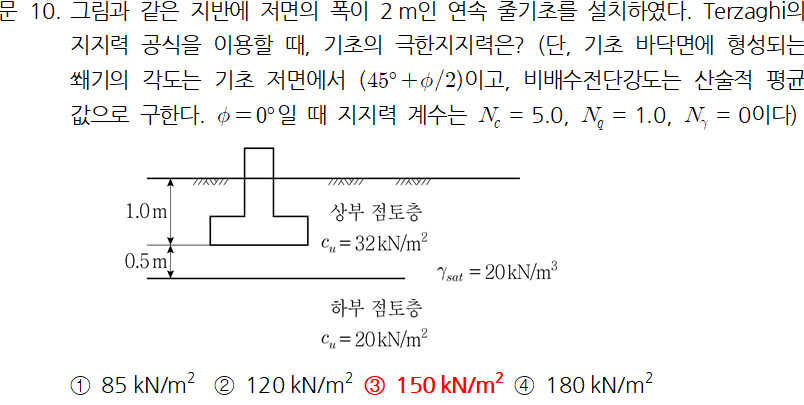

난이도 ,  극한지지력 계산

해설
