2020년 국가직 7급 토질역학 16~20번

문 16. 두께 2cm인 점토 시료에 대한 양면배수조건에서 압밀시험결과 압밀도 50%에 도달하는 데 2분이 걸렸다. 같은 조건하에서 두께 3m인 점토가 90% 압밀도에 도달하는 데 소요되는 기간은? (단, T50＝0.2, T90＝0.85이다)

① 약 90일

② 약 114일

③ 약 120일

④ 약 133일

난이도 및 평가

난이도 상, 압밀 소요시간 , 문제자체가 어려운것은 아니지만 계산난이도가 상이다.

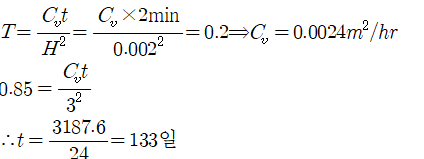

해설

---

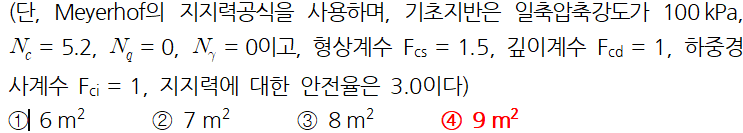

문 17. 비배수조건의 점성토지반에 사하중 500kN, 활하중 670kN을 지지할 수 있는 기초를 설치하고자 할 때, 필요한 기초의 면적은?

난이도 및 평가

난이도 상,  Meyerhof 지지력 공식의 암기

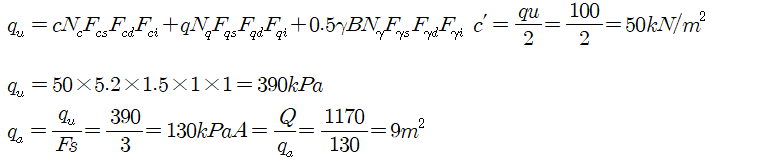

해설

---

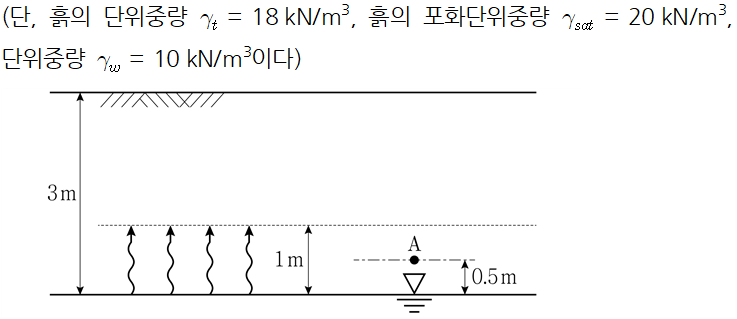

문 18. 그림과 같이 균질한 지층의 지표면으로부터 3m 아래 지하수위가 존재하고 있다. 지하수위면 상부 1m까지 모관작용에 의해 포화되어 있을 때, 지하수위면 상부 0.5m(A점)에서 유효응력은?

① 35kN/m2 ② 41kN/m2 ③ 46kN/m2 ④ 51kN/m2

난이도 및 평가

난이도 중,  모관작용 시 유효응력 계산

해설



300x250

---

문 19. 토압에 대한 설명으로 옳지 않은 것은?

① 벽면마찰을 고려한 실제 수동토압 파괴면은 곡면과 평면으로 이루어진 복합파괴면을 형성한다.

② Coulomb토압의 경우 벽면과 지반 사이의 마찰을 고려하며, 벽체 배면이 경사일 때도 토압산정이 가능하다.

③ Rankine토압의 경우 벽면과 지반 사이의 마찰을 고려하지 않으므로, 실제와 비교하여 수동토압은 크고 주동토압은 작게 산정되는 경향이 있다.

④ 수동토압이 완전히 발현되기 위한 한계 수평변위량은 주동토압이 완전히 발현되기 위한 한계 수평변위량보다 크다.

난이도 및 평가

난이도 하,  토압론(기사수준)

해설

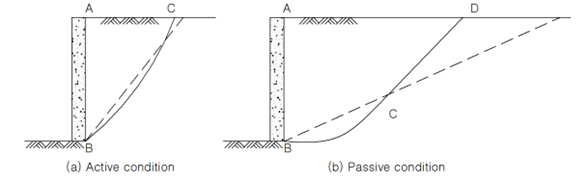

① 수동 파괴면은 벽면과 지반의 마찰 때문에 벽체 부근에서는 곡면이고 지표 부근에서는 평면으로 이루어진 복합 파괴면을 형성

② Coulomb의 이론은 벽면과 지반 사이의 마찰을 고려합니다. 벽체의 배면이 경사일 때도 토압을 산정, 파괴 상태의 경우 실제 발생하는 곡선파괴면과 가정된 평면파괴면의 차이가 크지 않지만, 수동 파괴 상태에서는 실제 발생하는 파괴면과 가정된 평면파괴면 사이에 큰 차이를 보임

③ Rankine토압의 경우 벽면과 지반사이의 마찰을 고려하지 않아서 주동토압은 과대평가가 되고 수동토압은 과소평가가 된다.

④ 수동토압 발현을 위한 한계 수평변위량은 주동토압 한계수평변위량보다 2~5배 크다.

---

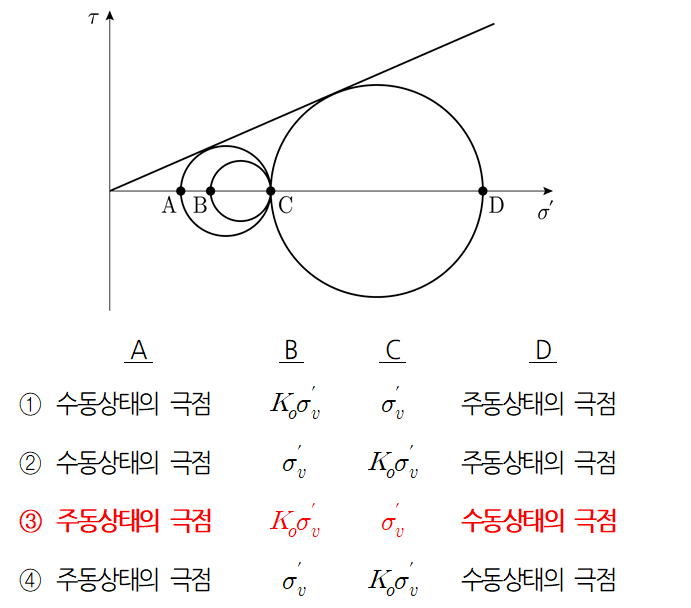

문 20. 그림은 벽체에 작용하는 토압상태를 Mohr원으로 표시한 것이다. Mohr원의 수직유효응력 축상의 A～D점의 의미를 옳게 정의한 것은? (단, C점은 정지상태일 때 수직유효응력이다)



난이도 및 평가

난이도 중, 토압의 Mohr원 표현

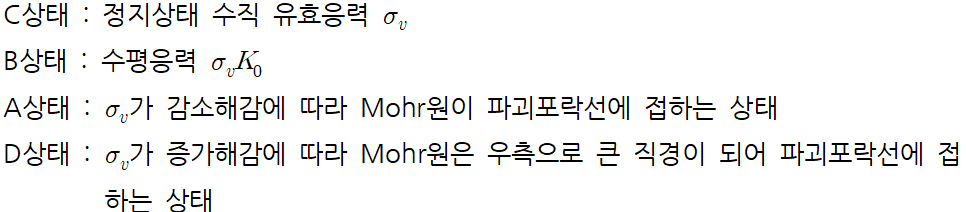

해설
