2008 국가직7급 토질역학 1~4번 해설

문 1. 흙의 연경도(consistency)에 대한 설명으로 옳지 않은 것은?

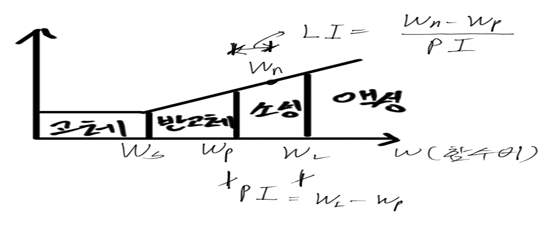

① 소성지수는 액성한계와 소성한계의 차이로 정의된다.

② 주어진 점토의 액성한계와 소성한계는 교란도에 상관없이 일정하다.

③ 애터버그 한계(Atterberg limit)는 사질토에 대한 흙의 분류기준으로 흔히 이용된다.

④ 소성지수가 큰 흙은 일반적으로 점토분을 많이 함유하고 있다.



소성지수(PI) = 액성한계(WL-Wp) 로 정의됨



PI(소성지수) = 2um 점토 함유율 X A(활성도)

=> 소성지수가 커지면 점토 함유율이 높아진다.



하나의 점토는 액성한계와 소성한계는 고유한 값을 가지고 있기에 교란도와 상관없이 일정하다.



---



문 2. 흙의 다짐에 대한 설명으로 옳지 않은 것은?

① 일반적으로 입도분포가 양호한 흙의 최대건조밀도는 크고, 최적함수비는 작다.

② 영공기간극곡선은 다짐곡선과 교차할 수 없고, 항상 다짐곡선의 우측에만 위치한다.

③ 모래는 다짐시에 낮은 함수비에서 간극수의 표면장력 때문에 건조밀도가 감소할 수 있다.

④ 유기질 성분이 증가할수록 흙의 최대건조밀도와 최적함수비는 감소한다.

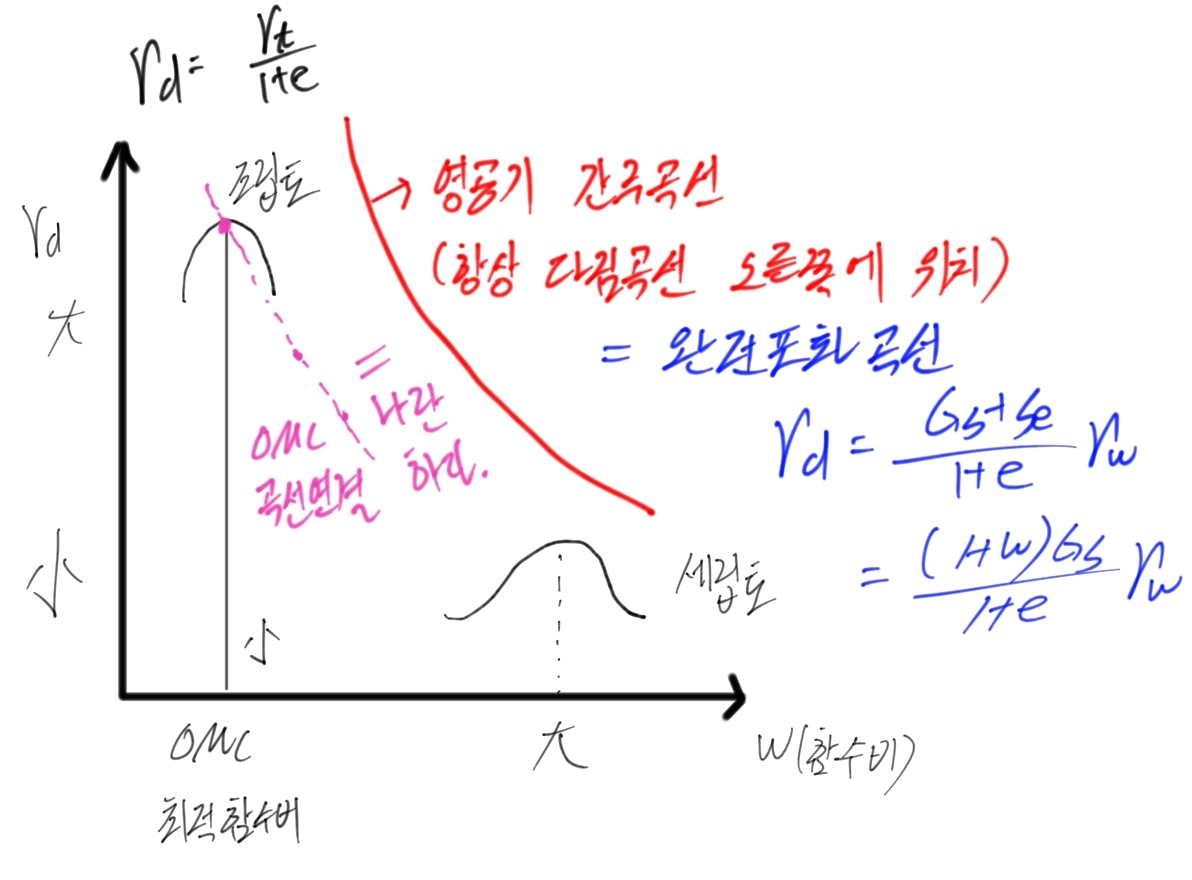

1) 입도분포곡선에서 입도분포가양호할경우 입도분포곡선에서 왼쪽으로 이동하는데 그래프를 보면 최대건조밀도는 크고 최적함수비는 적은것을 볼수 있다.



2) 영공기간극곡선은 항상 다짐곡선 오른쪽에 위치한다.



3) 낮은 함수비 일때 간극수의 표면장력에 의해 Bulking(팽창현상)이 일어나서 건조밀도가 감소한다.

※ 함수비가 크면 표면장력이 생길수 없음.



4) 유기질 성분이 증가할수록 최대건조밀도는 감소하나 함수비는 증가한다.



유기질토는 갯벌에 있는 흙이랑 비슷하다 보면된다.

---

300x250

문 3. 지반내 응력에 대한 내용으로 옳지 않은 것은?

① 점하중이작용할경우지반내응력을산정하는Boussinesq 해는 탄성이론에 근거한다.

② 탄성지반에서 여러 가지 하중들이 지표에 작용하는 경우 지반내의 응력은 각 하중에 의한 응력 증가량을 산정하여 더해줌으로써 계산할 수 있다.

③ 외부하중이 작용하지 않고 지표가 수평한 지반에는 전단응력이 0이다.

④ 흙의 압축성은 전응력이 지배하지만 전단특성은 유효응력이 지배한다.



1) 맞는소리임 그냥 맞다고 받아들이자 외우자.





2) 맞는소리다 여러 하중이 작용할 경우 각 하중에 대한 응력을 계산하여 더해주면 된다.

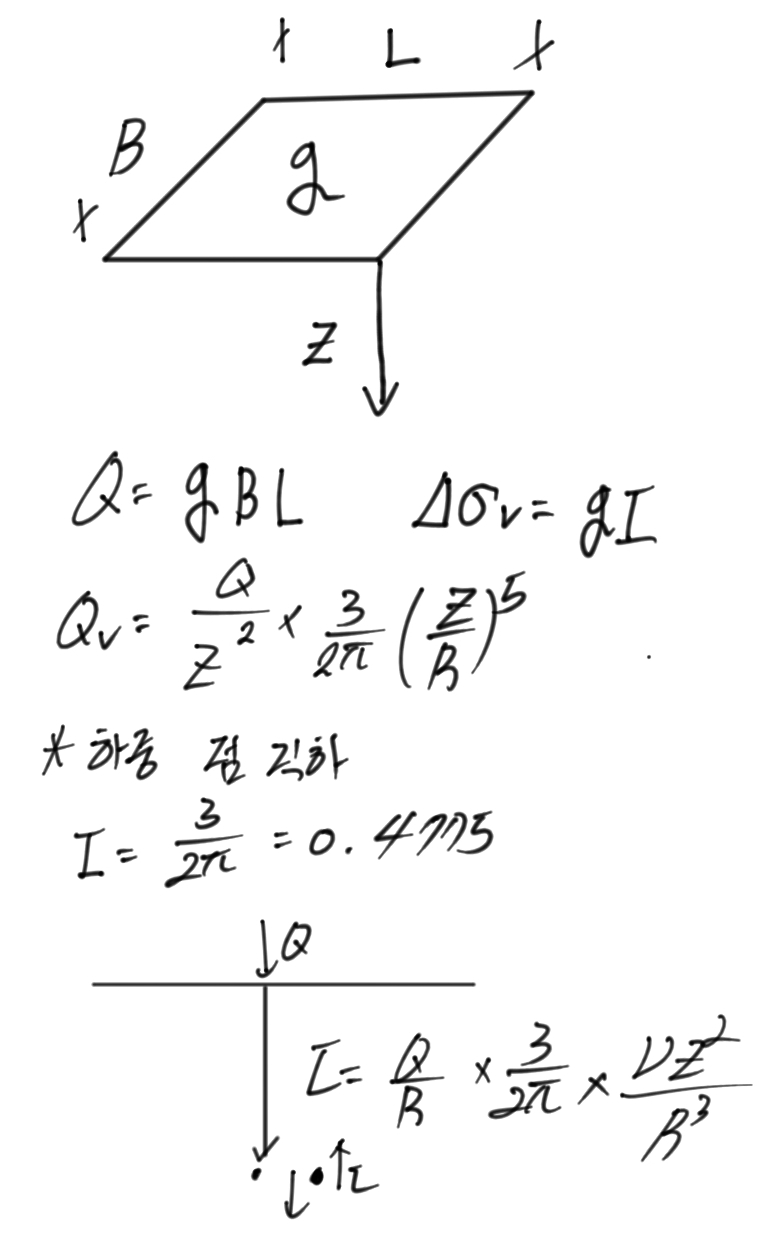

3) 외부하중이 작용하지 않을시 전단응력은 생길수 없다. 공식은 바로 위 그림을 보자



4) 흙의 압축성은 전응력과 유효응력 둘다 영향을 받는다.



Bussinesq이론의 전제는

흙의 균질, 등방, 탄성 을 기본으로 깐다.

---

문 4. 도로 성토시 다져진 흙의 간극비가 0.5이고, 함수비가 10%이다. 흙입자의 비중이 2.50일 때, 공기함유율(air content) A[%]는?

① 14.2

② 16.7

③ 19.6

④ 17.3



Aa = Va/V = (e-Se)/(1+e) = (e-wGs)/(1+e)

     = (0.5-2.5*0.1)/(1+0.5) = 1/6 = 16.6777%
