2011년 국가직 7급 토질역학 9~12번 해설

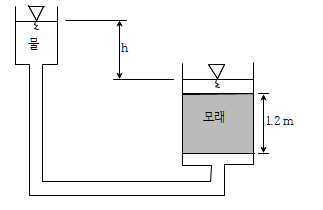

문 9. 다음 그림과 같이 왼쪽에는 물이 담겨있는 수조, 오른쪽에는 모래가 담겨있는 토조가 있다. 분사현상이 발생되기 시작하는 수조와 토조 사이의 수위차 h[m]는? (단, 흙의 포화단위중량은 20kN/m³, 물의 단위중량은 10kN/m³이다)



① 0.8

② 0.83

③ 1.0

④ 1.2







<난이도 및 평가>

난이도 하에 속하며 기사에서도 자주나오는 문제이므로 외워두도록 한다.

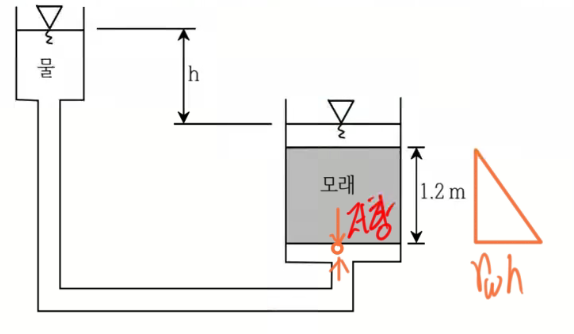

<해설>



---

문 10. 높이 5m인 옹벽의 뒤채움이 다음과 같은 조건의 모래지반일 때 Rankine법에 의한 주동토압 산정결과가 큰 것부터 작은 것까지 순서대로 나열한 것은?

ㄱ.지하수가 존재하지 않는 경우 ㄴ.지하수가 뒤채움재의 지표까지 존재하는 경우 ㄷ.지하수가 옹벽 전․후면에 지표면과 같은 높이로 동시에 존재하는 경우 ㄹ.옹벽배면에 경사배수재를 설치하여 뒤채움재에 연직배수가 발생하는 경우

① ㄴ－ㄹ－ㄱ－ㄷ

② ㄴ－ㄹ－ㄷ－ㄱ

③ ㄹ－ㄴ－ㄱ－ㄷ

④ ㄹ－ㄴ－ㄷ－ㄱ



<난이도 및 평가>

난이도 상에 속하며 두번정도 기출되었으므로 외우는게 좋다

<해설>

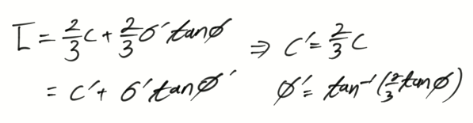

옹벽 뒤채움에 정수압이 작용하는 경우

옹벽 뒤편에 연직 배수재가 설치된 경우

옹벽 배면에 경사 배수재가 설치된 경우

옹벽 뒤채움에 지하수위가 존재하지 않는경우

옹벽 양쪽에 지하수위가 있는 경우

순으로 주동토압이 크다

300x250

---

문 11. 다음 2개의 다짐곡선에 대한 설명으로 옳지 않은 것은?

① 흙 종류가 동일할 경우, 곡선 A의 투수계수가 곡선 B의 투수계수보다 크다.

② 흙 종류가 동일할 경우, 곡선 A의 다짐에너지가 곡선 B의 다짐에너지보다 크다.

③ 다짐에너지가 동일할 경우, 곡선 A가 곡선 B보다 더 많은 조립분을 함유하고 있다.

④ 다짐에너지가 동일할 경우, 곡선 A가 곡선 B보다 더 양호한 입도분포를 보인다.

<난이도 및 평가>

난이도 중에 속하며 기사에서도 가끔가다가 나온다. 한번이해하면 틀리지 않는 문제

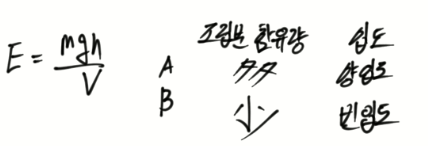

<해설>

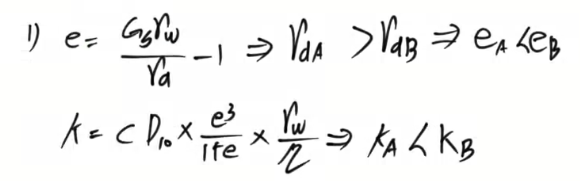

2, 4) 동일한 흙인데 다짐에너지가 크고 입도분포가 양호하면 다짐 곡선은 좌상향으로 이동함

3) 세립분 흙이 많을수록 다짐에너지가 작아지므로 곡선은 우하향하게 된다.



---

문 12. Terzaghi의 얕은기초 해석에 대한 설명으로 옳지 않은 것은?

① 전반전단 파괴시의 응력을 고려하여 극한지지력을 산정한다.

② 기초의 안전율은 일반적으로 2～3을 사용한다.

③ 점성토의 허용지지력은 기초폭과 관계없이 일정하고, 사질토는 기초폭에 비례하여 커진다.

④ 지지력계수는 내부마찰각과 점착력의 함수로 구성되어 있다.





<난이도 및 평가>

난이도 중에 속하며 기사에서도 가끔가다가 나옴 외워두는게 좋다.

<해설>

① Qu = 전반전단 파괴만약 국부전단파괴의 경우



② Qa= Qu / Fs

Fs는 보통 2~3이다.



③ 점성토 or 완전포화(비배수)일경우

Φ=0 , Nr=0 , Nq=1

이고

사질토의경우는 점착력이 없으므로  C = 0이다

따라서

Qa = Qu / Fs = (cNc + qNq + 0.5BβNr)/Fs이므로

점성토 허용지지력은 Nr이 0 이므로 B(폭)와는 상관이 없고

사질토는 c=0 이므로 폭이 커질수록 허용지지력이 커진다.

---
