2013년 국가직7급 토질역학 11~15번 해설



문 11. 기초의 탄성(즉시)침하와 접지압에 대한 설명으로 옳지 않은 것은?

① 점성토지반 위에 놓이는 연성기초의 최대 침하는 기초 중앙부에서 발생한다.

② 강성기초는 지반조건(사질토 또는 점성토 등)에 따라 침하 형상이 변화한다.

③ 사질토지반 위에 놓이는 강성기초의 최대 접지압은 기초 중앙부에서 발생한다.

④ 점성토지반 위에 놓이는 강성기초의 최대 접지압은 기초 모서리부분에서 발생한다.



난이도 및 평가

난이도 중으로 그림을 한번 외워두면 틀리지 않는다.

해설

점성토지반	사질토지반
<연성기초>
<강성기초>

위의 그림을 외우면된다.

연성기초의 특징은 접지압이 일정하고 점성토지반에서는 침하가 가운데가 제일크고 사질토지반은 모서리쪽이 침하형상이 제일 크다.

강성기초는 그냥 딱딱하니 침하형상은 없다봐라

그러나 접지압은 점성토에서는 모서리가 제일크다. 사질토에서는 가운데가 제일크다

그림 못그려도 이해해라,,,

---

문 12. 삼축압축시험에서 흙 시료를 비배수 상태에서 등방응력 400kN/m²을 가한 후 시료의 과잉간극수압을 측정하니 400kN/m²이었다. 이러한 시료에 등방응력이 400kN/m²인 상태에서 축차응력 600kN/m²을 가했더니 과잉간극수압이 700kN/m²으로 증가하였다. Skempton의 과잉간극수압계수 A 및 B는?

    A           B

① 0.5        1.0

② 0.75        1.0

③ 0.5        0.75

④ 0.75        0.75



난이도 및 평가

난이도 상의 문제이며 삼축압축시험의 프로세스와 개념을 정확히 알아야 풀 수 있는 문제이다.

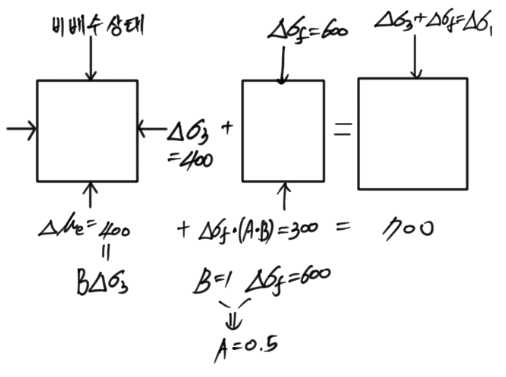

해설

300x250

---

문 13. 평판재하시험(Plate Load Test)에 대한 설명으로 옳지 않은 것은？

① 평판재하시험을 하기위해 굴착 깊이에서 굴착단면의 최소직경은 4B(B는 시험판의 직경)가 되도록 한다.

② 하중은 예상되는 극한하중의 1/4～1/5 정도로 단계별로 증가시키면서 가한다. 각 단계의 하중을 가한 후부터 최소한 1시간이 경과된 후에 다음 단계의 하중을 가한다. 시험은 파괴가 발생하거나 침하가 적어도 25mm가 발생할 때까지 실시한다.

③ 순수한 사질토지반에서 예상 기초의 침하량은 사용한 시험판(재하판)의 크기와 관계없이 결정된다.

④ 순수한 점성토지반에서 예상 기초의 지지력은 사용한 시험판(재하판)의 크기와 관계없이 결정된다.



난이도 및 평가

난이도 중이며 개념을 묻는 문제이므로 선지로 개념을 익히자.

해설

1.  옳은 보기이다.
2.  옳은 보기이다.

<3~4>

---

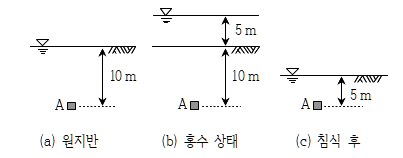

문 14. 지표면에 수위가 위치하던 원지반[그림 (a)]이 홍수로 인하여 수위가 지표면에서 5m까지 증가[그림 (b)]하였다가, 홍수가 끝난 후 5m의 지반침식[그림 (c)]이 발견되었다. 침식 후에도 수위가 지표면에 위치한다면, 홍수상태 [그림 (b)]의 지반요소 A에서의 유효응력은? 또한 원지반 [그림 (a)]이 침식 후 지반[그림 (c)]으로 변화하는 과정에 대한 과압밀비는? (단, 지반의 포화단위중량은 20kN/m³, 물의 단위중량은 10kN/m³를 사용한다)



     유효응력          과압밀비

① 100kN/m²               2

② 100kN/m²               3

③ 150kN/m²               2

④ 150kN/m²               3



난이도 및 평가

난이도 중이다. 하지만 개념을 정확히 알면 30초내로 풀수 있는 문제이다.

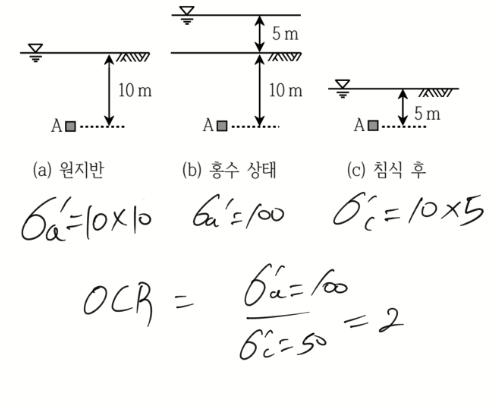

해설



---

문 15. 말뚝 기초의 지지력에 대한 설명으로 옳지 않은 것은?

① 사질토지반에서 주면마찰력 산정 시, 타입식 말뚝의 수평토압계수는 천공식 말뚝의 값보다 크다.

② 점성토지반에서 주면마찰력 산정방법 중 β 방법은 유효응력으로 얻은 강도정수를 사용한다.

③ 사질토지반에서 한계깊이개념은 말뚝의 선단지지력 산정에는 적용되나 주면마찰력 산정에는 적용되지 않는다.

④ 부주면마찰력은 말뚝주위 지반의 침하가 말뚝의 침하보다 큰 경우에 발생한다.





난이도 및 평가

난이도 중이며 아주 마르고 닳도록 나오는 문제이다 왜그럴까?

실제로도 자주 일어나는 일이고 중요한것이니까 자주나오지,,

해설

1.  사질토지반에서  타입씩 말뚝을 시공하면 말뚝이 박히면서 옆으로 흙을 밀어내게 된다. 이로 인해 다짐(흙이 조밀해지고)이 발생하고 이 효과에 의해 천공식 말뚝보다 주면마찰력이 커진다.

2.

α방법	전응력 방법
β방법	유효응력 방법
λ방법	조합응력 방법

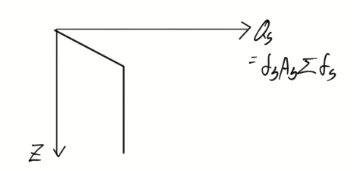

3. 한계 깊이 개념은 선단지지력과 주면마찰력 산정에 둘다 적용이 된다.

4. 옳은 보기이다.
