2014년 국가직7급 토질역학 11~15번 해설

문 11. 동일한 점토층에 대해 양면배수상태로 압밀시키는 경우가 일면배수상태로 압밀시키는 경우보다 몇 배의 압밀시간이 소요되는가?

① 2

② 1/2

③ 4

④ 1/4



난이도 및 평가

난이도 하, 기사에서도 나오는 문제이므로 틀리면 안된다

해설



---

문 12. 포화된 점토시료에 대하여 비압밀비배수상태(UU)의 삼축압축시험을 실시하였다. 시료를 셀 내부에 거치한 후 간극수압을 측정해 보니 0kN/m²이었고, 이후 축차응력을 가하기 전 구속압력을 20kN/m²까지 적용하였다. 이때의 간극수압[kN/m²]은?

① 0

② 10

③ －20

④ 20



난이도 및 평가

난이도 중으로 지금까지 자주 나왔다. 푸는방법 외우도록 하자.

해설

300x250

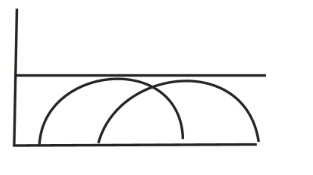

※ 간극수압이 -20이 아닌 이유는
(-)간극수압은 모관현상 또는 체적 팽창현상에서 생긴다

---

문 13. 10m 두께의 점토층에서 채취한 점토시료를 사용하여 압밀시험(양면배수조건, 시료의 지름 75mm와 높이 20mm)을 수행한 결과 50% 압밀시키는 데 12분이 걸렸다. 만약 이 현장의 배수조건이 실험실 배수조건과 같다면 10m 두께의 점토층이 50% 압밀에 도달하는 데 걸리는 시간[년]은?

① 5.23

② 5.71

③ 6.18

④ 6.66



난이도 및 평가

난이도 상, 그냥 계산이 개더럽기 때문이다.

해설

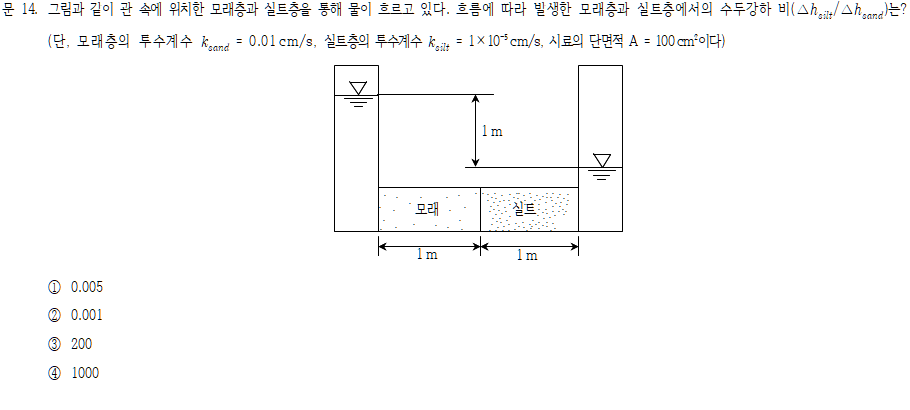

1번과 2번이 같은 이유는같은 흙이기 때문이다.

---

난이도 및 평가

난이도 중, 공무원시험에서는 자주나오는 문제이다.

해설

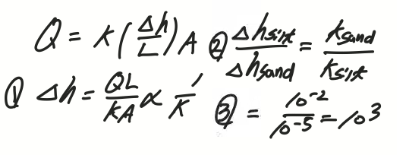

조건 : Q, A ,V 일정



---

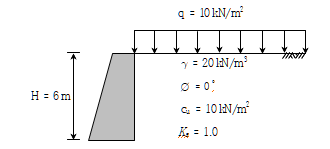

문 15. 그림과 같이 옹벽 배면의 지표면에 등분포하중이 작용하고 있다. 옹벽 배면에 발생하는 인장균열의 깊이[m]는?



① 0.5
② 1.0
③ 1.5
④ 2.0



난이도 및 평가

난이도 중, 인장균열의 개념을 이해하고 등분포하중만 잘 고려하면 쉽게 풀 수 있는 문제이다.

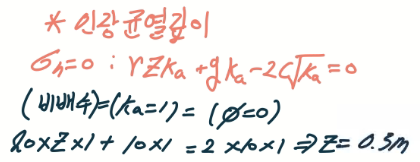

해설
