2014년 국가직7급 토질역학 16~20번 해설

난이도 및 평가

난이도 하, 기사에서도 나오는 문제이므로 틀리면 안되는 문제이다.

해설

---

문 17. 그림과 같이 배면이 사질토로 채워진 중력식 옹벽의 활동에 대한 안전율은?
(단, Rankine 토압이론을 사용하고, 주동토압계수는 0.3, 옹벽 저면과 지반과의 마찰각은 30°, 흙의 단위중량은 20kN/m³, 콘크리트의 단위중량은 25kN/m³, cos30°＝0.86이다)

① 1.45

② 1.93

③ 2.42

④ 4.83



난이도 및 평가

난이도 중, 문제자체는 어렵지 않으나 선택지를 보니 숫자가 더럽다 이런것은 바로 넘기고 나중에 푸는것이 좋다.

해설



---

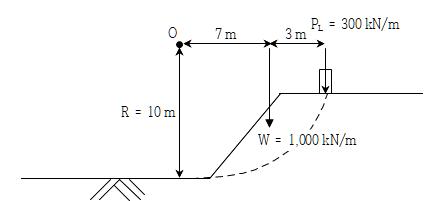

문 18. 그림과 같이 유한사면 위에 연속구조물이 위치하는 경우 사면의 안전율은?
(단, 가상파괴면 원호의 길이는 15m, 흙의 비배수전단강도는 100kPa이고, 모멘트평형법을 사용한다)

① 1.9 ② 1.7

③ 1.5 ④ 1.1





난이도 및 평가

난이도 중,  기사에서도 나오는 문제이고 숫자도 깔끔한 편이다.

해설

---

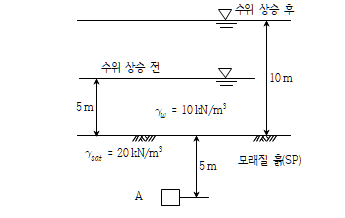

문 19. 다음 그림과 같이 호수바닥 아래 지반(A지점)을 관통하는 지하통로를 설계하려 한다. 바닥면으로부터의 수위가 5m일 때(Case 1)와 물이 불어서 10m로 증가할 때(Case 2) A지점에서의 유효수직응력[kN/m²]은?
(단, 호수바닥 아래 지반에서는 물의 흐름이 없는 정지상태로 가정한다)

Case 1 Case 2

① 50     50

② 5       5

③ 5      50

④ 50     5



난이도 및 평가

난이도 중,  유효응력의 개념을 잘알고있으면 솔직히 눈으로도 계산을 할 수 있는 문제이나, 개념을 확실히 알아라는 좋은문제이다.

해설

지표면 안에서 수위변화가 없다면 유효응력 변화는 없다

---

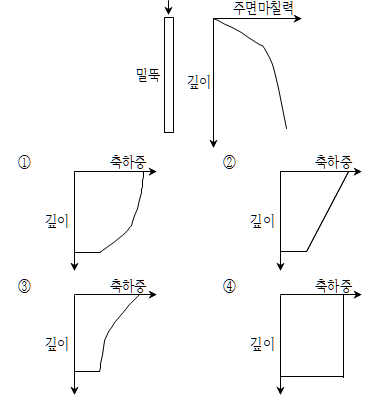

문 20. 말뚝의 단위면적당 주면마찰력은 그림과 같은 분포 형태를 가진다. 이 말뚝두부에 축방향 하중이 작용하였을 때, 축방향 하중전이곡선의 형태와 가장 유사한 것은?

난이도 및 평가

난이도 상, 단순한 문제같지만 어려운 문제이다

해설

1번 기준에서는 주면마찰력은 작고 축력은 크다.

2번 기준에서는 주면마찰력은 크고 축력은 작다.

그렇다면 주면마찰력이 서서히 커짐에 따라 축하중이 작아지는것은

3번이다.
