2016년 국가직 7급 토질역학 1~5번 해설



문 1. 점토의 공학적 특성에 대한 설명으로 옳지 않은 것은?

① 점토의 비율이 증가하면 흙의 소성지수(PI)도 증가한다.

② 예민한 점토의 현장 함수비는 액성한계보다 클 수 있다.

③ 점토의 함수비는 100%를 초과할 수 없다.

④ 점토의 액성한계는 100%를 초과할 수 있다.



난이도 및 평가

난이도 하, 기사에서도 나오는 문제이므로 어렵다고 생각하면 안되는 문제이다.

해설

1)

로 정의할 수 있는데 , 점토의 비율이 증가하면 자연스럽게 PI가 증가하게 된다.

2)

예민비는

로 정의 할 수 있다.
여기서 예민하다는 히빙가능성이 높고 이것은 파이핑으로 이어 질 수 있다는 결론이 내려진다.

3)

함수비는

로 정의되는데 100퍼센트가 넘어갈 수 있다.

4)

맞는말이다.

---

문 2. 포화 점토시료(Φ=0)의 일축압축시험에 대한 설명으로 옳지 않은 것은?

① 최대 주응력 면과 파괴면이 이루는 각도는 45°이다.

② 최대 주응력의 크기는 일축압축강도의  1/2이다.

③ Mohr 응력원을 작도하였을 때, Mohr 응력원의 반경은 점착력의 크기와 같다.

④ 일축압축시험은 구속압력(σ3)이 0인 비압밀 비배수(UU) 시험결과와 동일하다.



300x250

난이도 및 평가

난이도 중, 자주나오는 문제이고 선지 하나당 아주 주옥같다.

해설

※ 점토의 일축압축시험 = 완전포화, 비배수상태 = (Φ=0) 이것을 암기해두자

1)

파괴면과 최대주응력면이 이루는 각은 90도 이므로 그 1/2인 45도이다.

2)

최대 주응력의 크기는 일축압축강도와 같다

3)

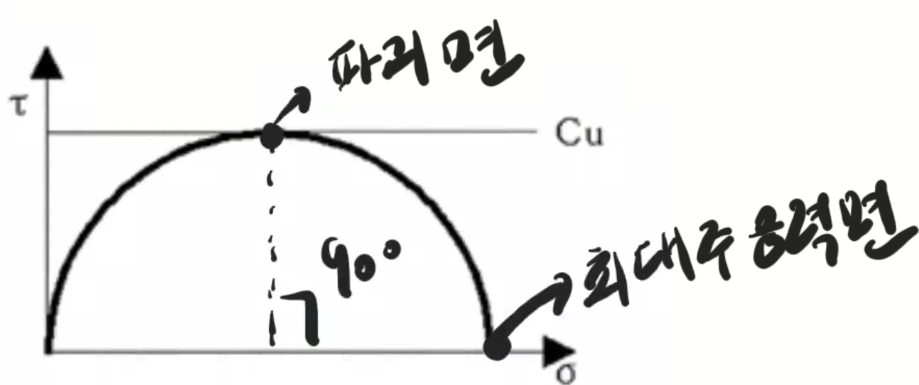

모어원의 반경은 위 그림을 보다시피 점착력과 같다

4)

맞는 말이다.

---

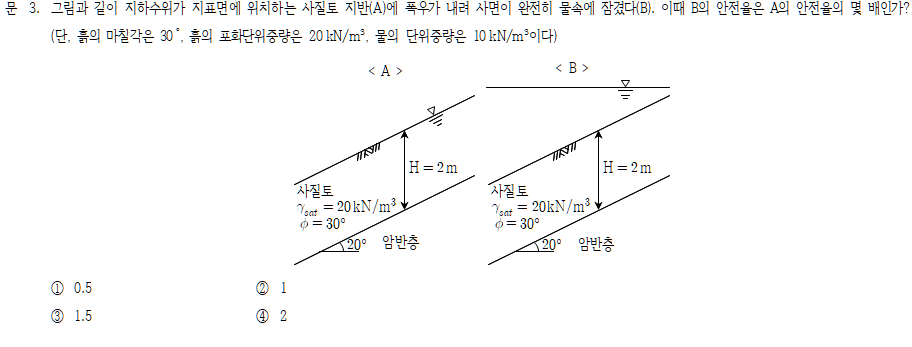

난이도 및 평가

난이도 하,  당장에 그림만보면 당황할 수 있지만 진짜 쉬운문제이다.

해설

<A상태>
지하수위와 지표면이 같아질때 가장위험한 상태이다

<B상태>
지하수위가 지표면보다 높으면 완전건조사면과 같은 상태이다.

둘을 나누어보면 포화단위중량/수중단위중량 = 2 라는 답이나온다

---

문 4. 말뚝의 지지력에 대한 설명으로 옳은 것은?

① 부(주면)마찰력은 말뚝 주변 지반의 침하량이 말뚝의 침하량보다 클 때 발생한다.

② 일반적으로 군(무리)말뚝의 지지력은 단일말뚝의 지지력을 합한 값보다 크다.

③ 모래지반에서 말뚝의 주면마찰력은 근입깊이가 증가함에 따라 선형적으로 감소한다.

④ 모래지반에서 말뚝의 주면마찰력은 말뚝의 시공방법에 영향을 받지 않는다.



난이도 및 평가

난이도 중,  기사에서도 나오는 문제이지만 공무원에서 자주나오는 문제가 아니다. 하지만 한번 풀어두면 굉장히 쉬운문제이다.

해설

1)
부주면 마찰력은 압밀이 발생하면 상대적인 변위(속도)에 의해서 발생한다

2)
Qag(군항) = Qa x N x E(단일말뚝의 지지력의 합한 값보다 작다)
효율은 100%가 나올 수 없다.

3)
주면마찰력은 15D~20D사이에서 일정해지는 구간이 온다.

4)
시공방법에 영향을 받게 되어있다.

---

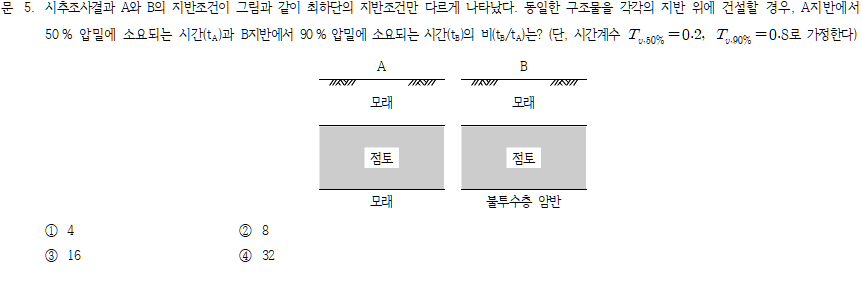

난이도 및 평가

난이도 중, 지반상태가 완전 같았다면 난이도가 굉장히 쉬웠겠으나 B의 지반상태가 다르므로 중을 준다.

해설
