2017년 국가직7급 토질역학 1~5번 해설

문 1. 샌드드레인 공법이 적용된 연약점토층에서 수직방향의 압밀도가 90%이고 수평방향의 압밀도가 20%인 경우, 수평 및 수직 방향의 압밀도를 조합한 평균압밀도는?

① 90.5% ② 91.0%

③ 92.0% ④ 92.5%

난이도 및 평가

난이도 하, 기사에서도 나오는 문제임

해설



---

문 2. 그림과 같이 일정한 수위가 유지되도록 물이 지속적으로 상부에 공급되어 하부로 흘러 나가도록 제작된 수조에 0.4m 두께의 토사층이 있다. 이 층의 흙입자 알갱이 사이를 흐르는 실제 침투유속은? (단, 흙의 투수계수는 2×10-¹cm/s이고 간극비는 0.8이다)

① 1.00cm/s ② 1.25cm/s

③ 2.25cm/s ④ 2.50cm/s



난이도 및 평가

난이도 중,  답을 구하기 위해 2단계의 과정을 거쳐야함.

해설

---

문 3. 외력이 가해지지 않는 균질한 점성토(내부마찰각＝0) 사면에서 파괴가 발생할 경우, 파괴면의 형상은?

① 원호파괴 ② 평면파괴

③ 쐐기파괴 ④ 전도파괴



난이도 및 평가

난이도 중,  파괴의 종류를 하나하나 다 알아야 풀 수 있는 문제이다.

해설

 인공사면과 같이 상당한 깊이까지 흙이 균질한 점성토일 경우 원호 파괴가 일어난다.



---

문 4. 점착력 15kN/m², 내부마찰각 0, 습윤단위중량 20kN/m³인 평평한 지반을 흙막이 없이 연직으로 무지보 굴착(Open cut)할 때, 이론적으로 안정을 유지하면서 굴착 가능한 최대 깊이는?

① 1.5m ② 2.0m

③ 2.5m ④ 3.0m





난이도 및 평가

난이도 하, 기사에서도 나오는 문제이다.

해설

굴착가능 최대 깊이 = 한계고(Hc) = 2Zc



---

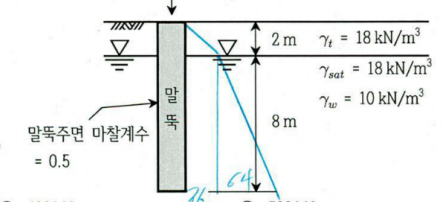

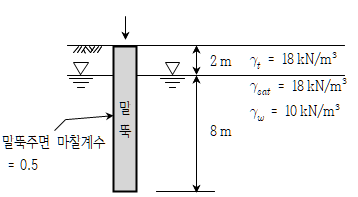

문 5. 그림과 같이 길이 10m, 선단면적 0.1m², 단면 둘레의 길이 1m인 말뚝이 사질토 지반에 근입될 경우, 말뚝의 극한지지력은? (단, 말뚝 극한선단지지력 산정 시 Nq항(Nq=21)만을 고려하고, 한계(극한)주면마찰력과 극한선단지지력은 유효응력에 비례하여 증가한다고 가정한다)

① 400kN ② 500kN

③ 710kN ④ 900kN



난이도 및 평가

난이도 상, 그냥 알아야할게 많다.

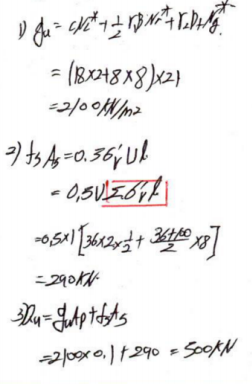

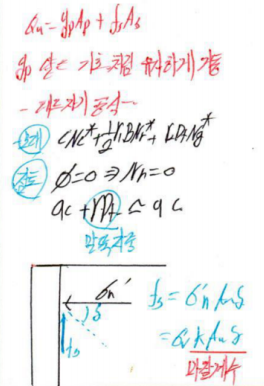

해설
