2017년 국가직7급 토질역학 6~10번 해설

문 6. 사질토에서 전단 중 발생하는 부피팽창현상(다일러턴시, Dilatancy)이 가장 크게 발생하기 위한 조건은?

① 높은 구속압과 높은 상대밀도

② 낮은 구속압과 높은 상대밀도

③ 높은 구속압과 낮은 상대밀도

④ 낮은 구속압과 낮은 상대밀도





난이도 및 평가

난이도 중 , 자주나오는 문제이고 토질역학 전공을 배울때도 강조하는 부분이다.

해설

다일러턴시 현상은 조밀한 모래에 낮은 구속압을 가할때 발생하는 현상이다

---

난이도 및 평가

난이도 상,  솔직히 처음볼때는 어려운 문제이지만, 푸는방법을 알면 쉬운문제이다. 전공을 배우다보면 꼭 한번 마주치는 문제이며

해설

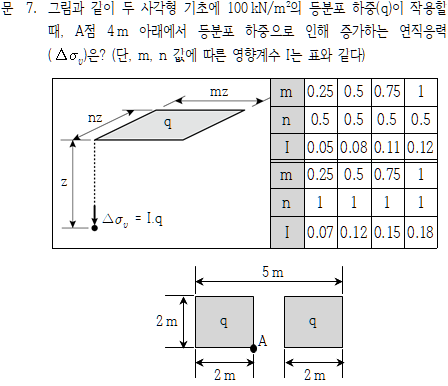

△σv= (0.08+0.7-0.05) x 100 = 14KN/m²

---

난이도 및 평가

난이도 하, 기사에서도 나오는 문제이다.

해설



---

300x250

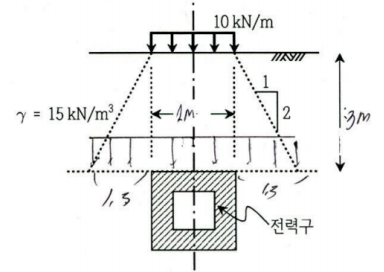

문 9. 그림과 같이 깊이 3m에 종방향으로 매설된 전력구 중심선을 따라 지표면에 10kN/m의 등분포 띠하중이 작용할 경우, 이로 인해 전력구의 윗면에 증가되는 등분포 하중은? (단, 등분포 띠하중과 전력구의 폭은 2m로 동일하며, 띠하중은 지중으로 2:1의 경사로 퍼져 등분포 하중으로 작용한다)

① 1.6kN/m ② 4.0kN/m

③ 5.0kN/m ④ 8.0kN/m



난이도 및 평가

난이도 하,  2:1 법은 자주 나오며 공무원시험에 빈출되는 문제이니 틀리면 안되는 문제이다.

해설

합력 일정

10 x 2  = Δσ x (2+3)

Δσ = 4KN/m

---

문 10. 그림과 같이 조밀한 사질토 위에 놓인 바닥면적 2m×3m인 독립기초 중심에 연직력 200kN, 장변방향으로 모멘트 30kN․m가 작용할 때, 최대접지압과 최소접지압의 차는? (단, 접지압은 직선형 분포로 가정한다)



난이도 및 평가

난이도 상,  처음보는 사람일 경우 어떻게 문제를 풀어가야할 지 모를 가능성이 크다.

해설
