2018년 국가직7급 토질역학 1~5번 해설

문 1. 흙의 특성에 대한 설명으로 옳지 않은 것은?

① 성토된 점토지반은 일반적으로 양족롤러로 다진다.
② 점토광물에서 가장 많은 원자는 산소이다.
③ 흙의 함수비, 상대밀도, 포화도는 각각 100%를 초과할 수 없다.
④ 동상(frost heaving)에 의한 피해는 일반적으로 모래지반보다 점토지반에서 더 크다.



난이도 및 평가

난이도 중, 기본적인 내용이지만 학생입장에서 초반에 나오는 내용이기에 간과하고 넘어갔을 가능성이 크기에 쉬운문제는 아니라고 본다.

해설

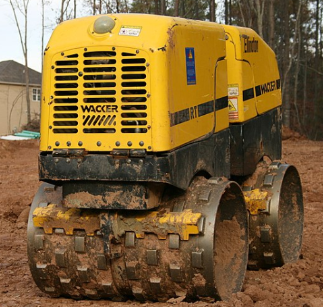

① 양족롤러는 아래와 같이 생긴 롤러이며 돌기들이 점토의 물을 쥐어짜낸다.

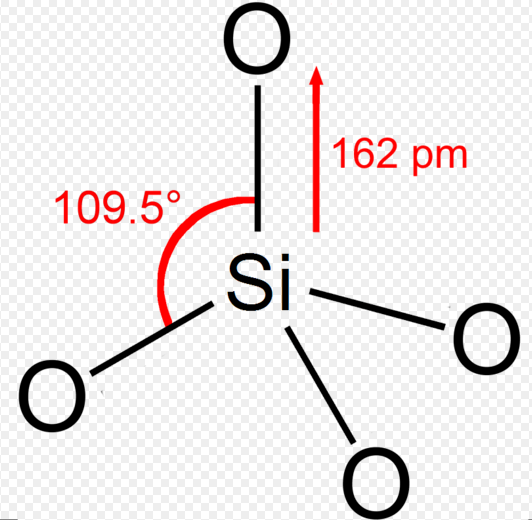

② 알루미나 팔면체의 빨간공은 알루미늄, 마그네슘, 철중 하나이고 둘러싸고있는 핑크색 공은 산소원자이다.

왼쪽(실리카 사면체) 오른쪽(알루미나 팔면체)

③ 함수비는 토립자 기준이기에 100%가 초과 가능하다.

④ 동상은 실트지반에서 가장 일어날 확률이 높고 모래지반은 배수가 잘되므로 물이 없어서 동상이 일어날 확률이 거의 없다.

---

문 2. 그림과 같이 초기간극비가 0.5인 점토층이 자갈층에 의한 압밀종료 후 간극비가 0.3으로 줄었다면 이 점토층에 발생한 최종압밀침하량은? (단, 압밀은 연직방향으로만 발생한다)

① 1.0m

② 1.2m

③ 1.5m

④ 2.0m



난이도 및 평가

난이도 중,  정말 자주나오는 문제이나 그림을 대충보고 풀면 실수하게 되어있는 문제이다.

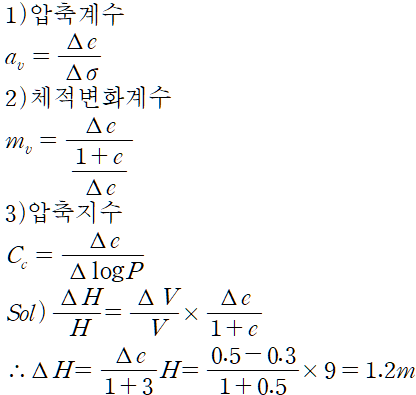

해설

---

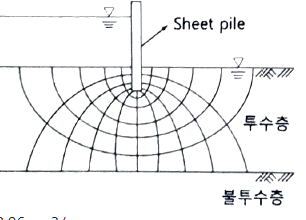

문 3. 유선망에 대한 설명으로 옳지 않은 것은?

① 등수두선과 유선은 직교한다.

② 유선망의 요소(element)는 근사적으로 정사각형이다.

③ 불투수면의 수두는 동일하다.

④ 각 유선망의 요소(element)의 크기가 달라도 유입량 및 유출량이 같다.

난이도 및 평가

난이도 하,  기사에서 자주나오는 문제이다. 그러나 모든 선지를 다 외워두는것이 좋다.

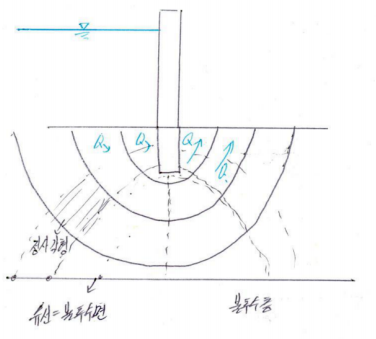

해설

① 맞는말이다.

② 실제로는 정사각형으로 안보이지만 가정은 정사각형으로 한다.

③ 불투수면의 수두는 각각 다르다 한칸한칸마다 수두가 줄어든다

④ 유선망에 대한 가정이다.



---

문 4. 말뚝기초에서 발생할 수 있는 부주면마찰력을 감소시키는 방법으로 옳지 않은 것은?

① 말뚝시공 전 선행하중을 가해 지반침하를 미리 발생시킨다.

② 표면적이 비교적 큰 말뚝을 사용하여 부주면마찰력이 덜 발생하도록 한다.

③ 말뚝직경보다 약간 큰 케이싱을 설치하여 부주면마찰력을 차단한다.

④ 말뚝표면에 역청재를 도장한다.



난이도 및 평가

난이도 하,  역청재라는 단어빼고는 어렵지 않은 문제이다.  정말 2년에 한번씩은 꼭 나오는 문제이므로 외워두도록 하자.

해설

① 말뚝 시공 전 선행하중을 가하면 지반이 미리 침하가 되어있으므로 잔류침하량이 적게 되어 말뚝을 끌어내리는 부주면 마찰력이 약해진다.

② 표면적이 크면 마찰력이 가해지는 면적이 늘어나므로 부주면마찰력이 더 크게 발생하게 된다.

③ 케이싱을 설치하고 말뚝을 박으면 흙과의 마찰을 차단시킨다.

④ 역청재료는 미끌미끌한데 도장하면 흙이 끌고내려가는 힘이 약해진다.

---

문 5. 단위중량이 20kN/m³인 점토지반 위에 지하 2층까지 주차장을 갖춘 건물을 건설할 때, 보상기초를 적용하여 건설할 수 있는 건물의 최대 층수는? (단, 한 층의 높이가 3m이고, 층당 하중은 15kN/m³이다)

① 지상 4층

② 지상 5층

③ 지상 6층

④ 지상 8층

난이도 및 평가

난이도 상,  보상기초 개념을 알아야하고 당장 식을 잡기에는 어려운 부분이 있다.

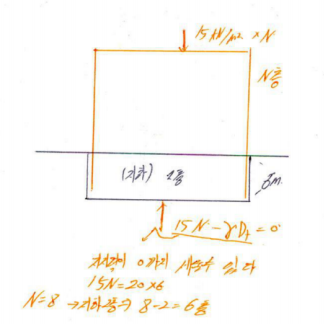

해설
