문 1. 샌드드레인 공법이 적용된 연약점토층에서 수직방향의 압밀도가 90%이고 수평방향의 압밀도가 20%인 경우, 수평 및 수직 방향의 압밀도를 조합한 평균압밀도는?

① 90.5% ② 91.0%

③ 92.0% ④ 92.5%

난이도 및 평가

난이도 하, 기사에서도 나오는 문제임

해설

문 2. 그림과 같이 일정한 수위가 유지되도록 물이 지속적으로 상부에 공급되어 하부로 흘러 나가도록 제작된 수조에 0.4m 두께의 토사층이 있다. 이 층의 흙입자 알갱이 사이를 흐르는 실제 침투유속은? (단, 흙의 투수계수는 2×10-¹cm/s이고 간극비는 0.8이다)

난이도 및 평가

난이도 중,  답을 구하기 위해 2단계의 과정을 거쳐야함.

해설

문 3. 외력이 가해지지 않는 균질한 점성토(내부마찰각＝0) 사면에서 파괴가 발생할 경우, 파괴면의 형상은?

① 원호파괴 ② 평면파괴

③ 쐐기파괴 ④ 전도파괴

난이도 및 평가

난이도 중,  파괴의 종류를 하나하나 다 알아야 풀 수 있는 문제이다.

해설

 인공사면과 같이 상당한 깊이까지 흙이 균질한 점성토일 경우 원호 파괴가 일어난다.

문 4. 점착력 15kN/m², 내부마찰각 0, 습윤단위중량 20kN/m³인 평평한 지반을 흙막이 없이 연직으로 무지보 굴착(Open cut)할 때, 이론적으로 안정을 유지하면서 굴착 가능한 최대 깊이는?

① 1.5m ② 2.0m

③ 2.5m ④ 3.0m

난이도 및 평가

난이도 하, 기사에서도 나오는 문제이다.

해설

굴착가능 최대 깊이 = 한계고(Hc) = 2Zc

문 5. 그림과 같이 길이 10m, 선단면적 0.1m², 단면 둘레의 길이 1m인 말뚝이 사질토 지반에 근입될 경우, 말뚝의 극한지지력은? (단, 말뚝 극한선단지지력 산정 시 Nq항(Nq=21)만을 고려하고, 한계(극한)주면마찰력과 극한선단지지력은 유효응력에 비례하여 증가한다고 가정한다)

① 400kN ② 500kN

③ 710kN ④ 900kN



난이도 및 평가

난이도 상, 그냥 알아야할게 많다.

해설

문 16. 그림과 같이 모세관 현상에 의해 지표면까지 50% 포화되었을 때, A점에 작용하는 유효응력[kN/m²]은? (단, 물의 단위중량은10kN/m³이다)

① 50 ② 60

③ 70 ④ 80

난이도 및 평가

난이도 중상,  모세관 상승구간에서는 유효응력이 증가하는지 감소하는지 이해를 하고 가야한다.

해설

문 17. 흙댐에 설치되는 필터재료를 선정할 때, 사용하지 않는 흙의 입경은?

① D15 ② D30

③ D50 ④ D85

난이도 및 평가

난이도 상,  일반적으로 토질역학 배울때에도 잘 안다루고 넘어가므로 난이도가 어렵다.

해설

난이도 및 평가

난이도 상,  Kf라인과 K0라인을 이해를 해야한다. 개념이 복합적으로 얽혀있기때문에 난이도가 높은 문제이다.

해설

문 19. 흙의 다짐에 대한 설명으로 옳지 않은 것은?

① 다짐곡선에서 함수비는 흙 입자에 대한 간극수의 중량비로 정의한다.

② 영공기간극곡선은 모든 공기가 배제된 경우로 이때 포화도는 100%이다.

③ 다짐 시 습윤과정의 순서는 수화, 윤활, 포화, 팽창 단계의 순이다.

④ 일반적으로 최적함수비는 윤활 단계에서 나타난다.

난이도 및 평가

난이도 하,  기사에서도 나오는 문제이고 맨날 나온다. 그러나 3번 선지는 좀 알아두도록 하자

해설

3번은 수화 윤활 팽창 포화 순서이다

난이도 및 평가

난이도 중, 평판재하 시험에서 포화된 점토지반일 경우 극한지지력이 어떻게 될지 알면 쉽다.

해설

문 11. Terzaghi 1차원 압밀이론을 유도하기 위한 가정으로 옳지 않은 것은?

① 흙은 균질하고 포화되어 있다.

② 흙 입자와 물의 압축성을 고려한다.

③ 흙 속에서 물의 흐름은 Darcy 법칙을 따른다.

④ 물은 연직방향으로만 흐른다.

난이도 및 평가

난이도 하,  기사에서도 나오는 문제이고 공무원 시험에서도 단독으로 나오기도 하고 , 압밀문제를 풀때는 기본 전제조건이 된다.

해설

※테르자기 1차 압밀이론 가정
1. 흙은 균질하고 포화
2. 흙은 비압추성
3. Darcy 법칙을 따른다.
4. 흐름은 연직방향으로만 흐른다.

문 12. 옹벽에 작용하는 주동토압의 합력(PA)과 합력의 작용위치(y)는? (단, Rankine 토압이론을 이용하고 물의 단위중량은 1t/m³이다)

주동토압의 합력[t/m] y[m]

① 22.8                     2.0

② 10.8                     2.0

③ 22.8                     3.0

④ 10.8                     3.0



난이도 및 평가

난이도 중,  변수가 이래저래 많기는 하지만 생각보다 어렵지 않다. 차근차근 계산하면 된다. 하지만 수압이 걸리는 것만 잘 고려하면 된다.

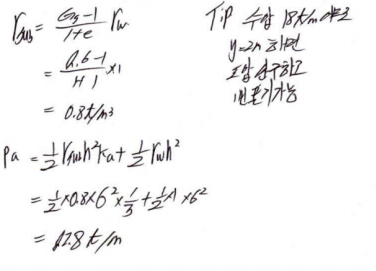

해설

y=2m는 따로 구할필요가 없는게, 토압 생긴게 삼각형이므로 2m다
이걸 묻지마라 모르면 무게중심부터 다시공부해라

문 13. 사면안정에 대한 설명으로 옳지 않은 것은?

① 점착력이 없는 사질토로 이루어진 무한사면의 안전율은 활동깊이가 깊어질수록 감소한다.

② 완전 포화된 점토 사면인 경우, 절토가 시작된 이후 사면의 안전율은 감소한다.

③ 정상침투상태에 있는 흙댐의 경우, 사면안정성에 있어 하류사면이 상류사면보다 위험하다.

④ 균질한 사면인 경우, 사면기울기가 클수록 선단파괴의 발생가능성이 높다.

난이도 및 평가

난이도 상, 그림이 없으면 헷갈릴만한 문제이다. 그리고 굉장히 중요한 문제이다.

해설

2) 완전포화된 점토사면은 흙이 절토된후는 지속적으로 Fs가 감소한다. 왜냐하면 굴착후에는 지하수가 회복하기 때문이다.

3) 외워야하는 선택지이며 정상침투상태의 경우 하류사면쪽에 물이 올라오기 때문에 위험해 진다.
상류사면은 물이 누르는 외수압으로 인해 안정하다.

4) 균질한 사면이면서 사면기울기가 53도 이상 되면 선단파괴가 일어날 가능성이 높고, 그 이하가되면 저부파괴, 사면내 파괴가 일어난다. (걍 외워라)

문 14. 액상화에 대한 설명으로 옳지 않은 것은?

① 느슨한 포화사질토 지반에 지진과 같은 동적하중이 작용할 때 발생한다.

② 지반 내 과잉간극수압이 증가하여 유효응력이 감소한다.

③ 진동삼축시험으로 액상화를 검토할 수 있다.

④ 진동으로 인해 체적이 팽창하여 배수가 촉진되는 현상이다.

난이도 및 평가

난이도 중,  처음으로 액상화가 나왔었다. 그런데 이 문제나오고 1년뒤 포항에 지진이 일어났다. 지진 후 액상화 현상이 발생했다. 그러니 잘 알아두기 바란다. 대한민국에 액상화는 포항지진으로 인해 처음 일어났다. 그리고 면접에서도 자주 묻는 주제이다.

해설

※ 액상화

1. 전단강도 상실
2. 흙이 액체처럼 거동
3. 지진과 같은 동적하중으로 발생
4. 진동 삼축합축시험에서 점토를 사용하면 발생가능(진동으로 인해 체적은 변하지 않음)

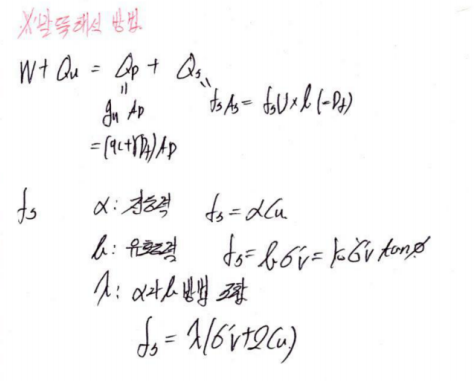

문 15. 점토지반에 근입된 말뚝의 주면마찰력을 구하는 방법으로 토압계수를 고려한 방법은?

①α방법 ②β방법

③γ방법 ④λ방법

난이도 및 평가

난이도 상, 일반적으로 토질역학보다는 지반공학에서 나오는 개념이다. 그냥 당장 묻는건 쉽지만 저것으로 문제를 풀려고하면 어려운 문제이다.

해설

문 6. 그림과 같이 정규압밀된 점토층 상부에 무한 등분포하중(q=20kN/m²)을 재하하고, 5년 후 A점과 B점의 과잉간극수압은 5kN/m²로 관측되었다. 재하 직후 A점과 B점의 과잉간극수압과 5년 후 압밀도는? (단, 지반은 포화되었으며
지하수위는 지표면과 일치하고 점토의 포화단위중량은 20kN/m²이다)

과잉간극수압[kN/m²]     압밀도[%]

A점 B점 A점 B점

① 20 20 25 25

② 20 20 75 75

③ 10 100 25 25

④ 10 100 75 75

난이도 및 평가

난이도 중,  그림을 보면 고난이도 문제라고 생각이 들 수 있으나 소산된 과잉간극수압을 판단하면 굉장히 쉬운 문제이다.

해설

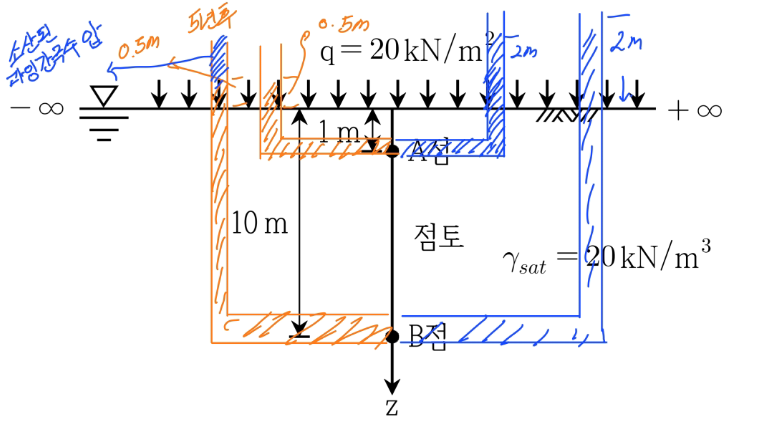

대충 그림을 그려보면 위와 같다.
처음에는 무한 등분포하중에 의해 수위는 2m만큼 올라올 것이나
5년후 과잉간극수압은 5이므로 0.5m올라오므로 1.5m는 소산된 과잉간극 수압일 것이다.

따라서
재하직후 A점과B점의 과잉간극수압은 20으로 같으며 압밀도는
(1-u/p) x100으로 부터 75%로 같다.

문 7. 토압이론에 대한 설명으로 옳지 않은 것은?

① Coulomb 주동토압은 배면의 활동 파괴면 중 토압이 최소가 되는 파괴면에서 산정된다.

② 옹벽배면이 연직, 배면지반이 수평, 그리고 벽면마찰각을 무시하는 조건에서 Coulomb 토압계수와 Rankine 토압계수는 같다.

③ Rankine 토압이론에서는 흙의 점착력을 고려할 수 있으나 Coulomb 토압이론에서는 고려할 수 없다.

④ Coulomb 수동토압은 배면 파괴면을 직선으로 가정하므로 토압을 과대평가한다.

난이도 및 평가

난이도 중, 아마 지금까지 기출 10번은 넘게 나왔을거라 생각한다. 기사에서도 나오는 문제이니 선지 하나하나를 모두 외우도록 하자.

해설

1) Coulomb 주동토압은 배면활동 파괴면중 토압이 최대(극대)가 되는 파괴면에서 산정이된다.

2) Rankine = Coulomb가 되기 위해서는
 1. 옹벽배면이 연직
 2. 지표경사 수평
 3. 벽마찰 무시
이 세가지 조건이 충족시에 토압계수가 같아진다.

3) Coulomb토압이론은 C=0으로 간주한다
이는 인장균열을 못 구한다는 것과 같다.

4) 랭킨은 주동토압이 크고 쿨롬은 수동토압이 크다. 또한 배면 파괴면을 직선으로 가정하므로 토압을 과대평가한다. 이 말은 그냥 맞다 생각하고 넘어가라.

문 8. 균질한 건조모래를 지지하는 벽체가 미소하게 움직이며 주동파괴가 발생하였다. 뒤채움 모래의 마찰각(Φ)은 30°이고 단위중량(γ)은 20kN/m³일 때 Rankine의 주동토압과 파괴각은?

난이도 및 평가

난이도 중, 개념만 알면 어렵지 않은 문제이다

해설

문 9. 그림과 같은 수리구조물에서 A점의 간극수압[t/m²]은? (단, 물의 단위중량은 1t/m³로 계산한다)

난이도 및 평가

난이도 하,  기사 수준 문제이다.

해설

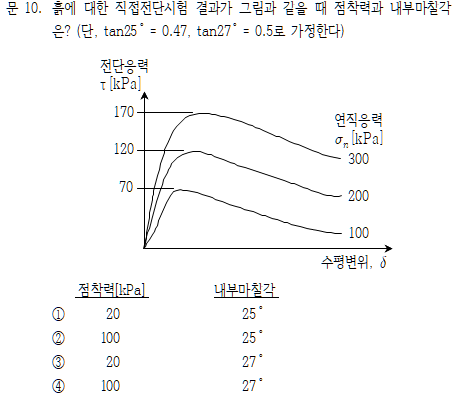

난이도 및 평가

난이도 하,  당장 그래프보니 뭘까 싶지만 그냥 대입문제이다.

해설

문 1. 점토의 공학적 특성에 대한 설명으로 옳지 않은 것은?

① 점토의 비율이 증가하면 흙의 소성지수(PI)도 증가한다.

② 예민한 점토의 현장 함수비는 액성한계보다 클 수 있다.

③ 점토의 함수비는 100%를 초과할 수 없다.

④ 점토의 액성한계는 100%를 초과할 수 있다.

난이도 및 평가

난이도 하, 기사에서도 나오는 문제이므로 어렵다고 생각하면 안되는 문제이다.

해설

1)

로 정의할 수 있는데 , 점토의 비율이 증가하면 자연스럽게 PI가 증가하게 된다.

2)

예민비는

로 정의 할 수 있다.
여기서 예민하다는 히빙가능성이 높고 이것은 파이핑으로 이어 질 수 있다는 결론이 내려진다.

3)

함수비는

로 정의되는데 100퍼센트가 넘어갈 수 있다.

4)

맞는말이다.

문 2. 포화 점토시료(Φ=0)의 일축압축시험에 대한 설명으로 옳지 않은 것은?

① 최대 주응력 면과 파괴면이 이루는 각도는 45°이다.

② 최대 주응력의 크기는 일축압축강도의  1/2이다.

③ Mohr 응력원을 작도하였을 때, Mohr 응력원의 반경은 점착력의 크기와 같다.

④ 일축압축시험은 구속압력(σ3)이 0인 비압밀 비배수(UU) 시험결과와 동일하다.

난이도 및 평가

난이도 중, 자주나오는 문제이고 선지 하나당 아주 주옥같다.

해설

※ 점토의 일축압축시험 = 완전포화, 비배수상태 = (Φ=0) 이것을 암기해두자

1)

파괴면과 최대주응력면이 이루는 각은 90도 이므로 그 1/2인 45도이다.

2)

최대 주응력의 크기는 일축압축강도와 같다

3)

모어원의 반경은 위 그림을 보다시피 점착력과 같다

4)

맞는 말이다.

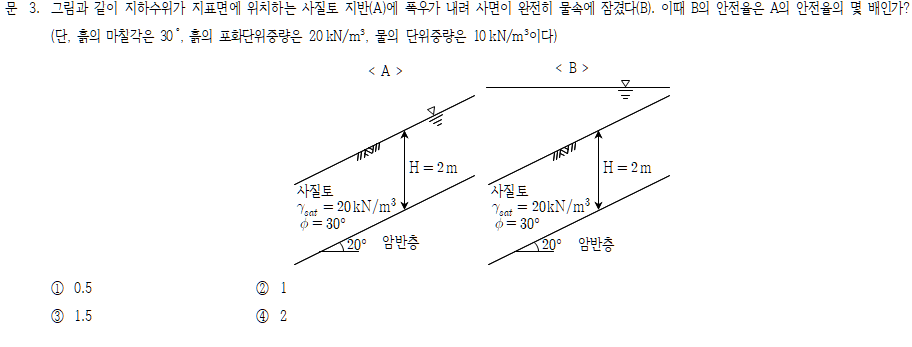

난이도 및 평가

난이도 하,  당장에 그림만보면 당황할 수 있지만 진짜 쉬운문제이다.

해설

<A상태>
지하수위와 지표면이 같아질때 가장위험한 상태이다

<B상태>
지하수위가 지표면보다 높으면 완전건조사면과 같은 상태이다.

둘을 나누어보면 포화단위중량/수중단위중량 = 2 라는 답이나온다

문 4. 말뚝의 지지력에 대한 설명으로 옳은 것은?

① 부(주면)마찰력은 말뚝 주변 지반의 침하량이 말뚝의 침하량보다 클 때 발생한다.

② 일반적으로 군(무리)말뚝의 지지력은 단일말뚝의 지지력을 합한 값보다 크다.

③ 모래지반에서 말뚝의 주면마찰력은 근입깊이가 증가함에 따라 선형적으로 감소한다.

④ 모래지반에서 말뚝의 주면마찰력은 말뚝의 시공방법에 영향을 받지 않는다.

난이도 및 평가

난이도 중,  기사에서도 나오는 문제이지만 공무원에서 자주나오는 문제가 아니다. 하지만 한번 풀어두면 굉장히 쉬운문제이다.

해설

1)
부주면 마찰력은 압밀이 발생하면 상대적인 변위(속도)에 의해서 발생한다

2)
Qag(군항) = Qa x N x E(단일말뚝의 지지력의 합한 값보다 작다)
효율은 100%가 나올 수 없다.

3)
주면마찰력은 15D~20D사이에서 일정해지는 구간이 온다.

4)
시공방법에 영향을 받게 되어있다.

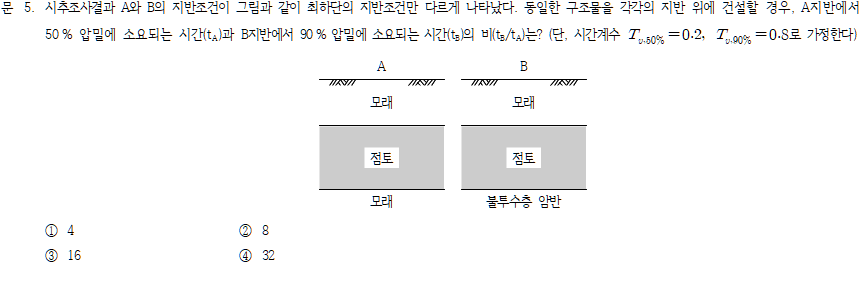

난이도 및 평가

난이도 중, 지반상태가 완전 같았다면 난이도가 굉장히 쉬웠겠으나 B의 지반상태가 다르므로 중을 준다.

해설

□ 오차의 종류

 ○ 과대오차

    - (정의) 관측자가 측량 시 실수(부주의) 또는 측량하는 방법을 잘못 했을때 과오와 실수로 나타나는 결과이다.
    - (특징) 과대오차는 다른오차보다 굉장히 큰 값을 가지므로 측정값에 영향을 준다.
    - (소거방법)
    ① 거리와 각 따위를 측정할때 반복적으로 측정해야하며 그 평균값을 사용한다. 그 평균값보다 큰 차이를 가지면 그것은 과대오차로 간주해도 무방하다.
    ② 다양한 단위로 환산한 결과로 비교를 해본다
    ③ 수직각, 삼각형 내각의 합 등 쉬운 조건식으로 검사를 해본다.

 ○ 정오차

   - (정의)  오차 발생원인이 명확하고 오차의 크기와 방향을 알 수 있어 수식에 의해 보정이 가능한 오차
   - (종류)
    ① 자연오차 :  자연현상에 의해 발생되는 오차로 측량시 방해하는 요소(기압, 습도, 온도, 빛 등)의 결과
    ② 기계오차 : 기계의 내부 문제로 인해 발생하는 오차로 발생하는 구체적 원인은 기계 눈금판, 기계  불균형, 기포관 불완전 조정 등이 있다.
    ③ 개인오차 : 개인의 습관에 의해 발생되는 오차로 눈금을 읽을때 옳바른 방향으로 읽지 않는다던가, 몸의 불균형으로 인해 읽는 방향, 안구의 난시 등 이 있다. 이 경우는 측정하는 사람을 교체하는게 제일 편하다.

 ○ 우연오차(보정할 수 X, 불확실한 확률에 의한 오차)

  - (정의) 착오도 제거하고 정오차를 보정하더라도 인위적으로 제어할 수 없어서 생기는 오차이다. 오차의 원인을 알더라도 수식으로 보정이 불가하며, 모르는 경우도 많다.
  - (처리방법) 확률에 의해 통계적(오차론)으로 처리한다.

□ 개요

 ○ (정의) 특정지역에서 건설 또는 건축 시 지반에 대한 정보를 얻기 위한 수단

 ○ (조사방법) 간접적 조사방법과 직접적 조사방법이 있음
  - (간접조사) 기존에 나와있는 자료(국토지반정보 포털시스템)을 조사하는 방법
  - (직접조사) 현장답사 또는 물리적탐사, 사운딩, 보링 등 다양한 시험

□ 목적

 ○ 건설공사에 필수적인 지반의 특성을 확인 후 설계, 시공, 감리사 등 현장감독자에게 제공하여 안전하고 경제적인 공사를 수행하기 위함

 ○ 지반조사를 하지 않을경우 아주 큰 리스크가 일어날 수 있음, 밑은 아산의 한 아파트의 부등침하가 발생하였으며 이 경우 아파트를 철거 후 다시 공사해야하므로 공사비 및 공기의 지연을 초래함 따라서 건설공사의 완벽함을 위해서는 돈이 더 들어가더라도 지반조사를 필수적으로 해야함

□ 조사순서

 ○ 지반조사는 일반적으로는 예비조사 -> 본조사 -> 보완조사 단계로 이루어 진다. 하지만 소규모 공사(7억 미만)의 경우는 조사단계의 일부를 생략가능하며 대규모 및 국가기반시설공사는 본 조사 뿐만아니라 정밀조사또한 시행할 수 있음

 - (예비조사) 부지선정, 노선 또는 구조물의 위치결정을 위하여 넓은 범위를 조사, 기존자료(지질도 및 관련 지도)를 토대로 조사를 하기도하며 현장답사 또한 병행을 함
 - (본 조사) 개략조사와 정밀조사로 구분되며 대표적으로 지표지질조사, 시추조사, 현장시험, 실내시험 등이 포함이 된다.
 - (보완 조사) 본 조사 후 불안정성이 보이거나 본 조사에서 지반상태 확인의 한계성이 드러날 경우 보완조사를 하여 적정성을 검토하는 것

□ 종류

 ○ 보링(Boring)
   - (목적) 지반의 구성상태, 지하수위 파악, 불교란 시료 채취 등
   - (종류) 수동식 오거보링, 충격식 보링, 회전식 보링
 ○ 사운딩(Sounding)
   - (방법) 로드 선단에 있는 저항체를 땅 속에 삽입후 관입, 회전, 인발 등으로 특정 값이 나오는데 그것으로 지반의 특성을 파악한다.
   - (종류) 동적방식(타입식), 정적방식(압입식, 회전관입, 인발 등)

문 16. 흙의 전단거동 특성에 대한 설명으로 옳지 않은 것은?

① 일반적으로 느슨한 사질토는 배수 삼축압축시험(CD시험) 중 체적이 지속적으로 감소한다.

② 조밀한 사질토는 압밀 비배수 삼축압축시험(CU시험) 중 간극수압이 감소할 수 있다.

③ 압밀 비배수 삼축압축시험(CU시험) 시 과압밀점토의 거동은 느슨한 사질토의 거동과 유사하다.

④ 상대밀도만 서로 다른 두 사질토 시편에 대해 동일한 구속압 조건의 배수 삼축압축시험(CD시험)을 수행하는 경우, 전단변형이 파괴 이후까지 충분히 커지면 두 시편의 간극비는 거의 같은 값으로 수렴한다.

난이도 및 평가

난이도 중, 아주 자주나오는 문제이므로 선지하나하나를 다 외울정도로 반복해야 하는 문제이다.

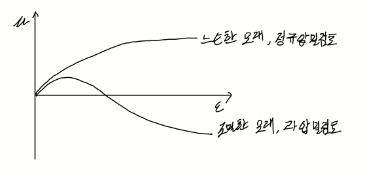

해설

1) 느슨한 사질토는 지속적으로 체적이 줄어든다.
2) 느슨한 사질토는 시간이 갈수록 과잉간극수압이 증가한다.
3) 과압밀점토는 조밀한 모래와 거동이 유사하다.
4) 충분한 변형이 발생시 느슨한 모래든 조밀한 모래든 한계 간극비에 도달하게된다.

문 17. 양면배수조건으로 가정한 경우, 점토층의 3년 후 압밀침하량과 최종 압밀침하량이 각각 45cm, 50cm로 예측되었다. 같은 지반에서 배수조건을 일면배수조건으로 가정한다면, 예측되는 3년 후 압밀침하량[cm]과 최종 압밀침하량[cm]은? (단, 평균압밀도 50%, 70%, 82%, 90%에 해당되는 시간계수는 배수조건에 무관하게 각각 T50＝0.2, T70＝0.4, T82=0.6, T90＝0.8로 가정한다)

3년 후 압밀침하량 최종 압밀침하량

  ① 6.3                            25

  ② 12.5                          25

  ③ 12.5                          50

  ④ 25.0                          50

난이도 및 평가

난이도 중상,  당장에는 쉬워보이나 일면배수건 양면배수건 최종압밀침하량이 같다는 포인트를 잡아내지 못하면 어려운 문제이다.

해설

t = Tv Hd² / Cv = 일정 (∵ 둘다 3년후를 가정하였음)

= 0.7 (0.5H)² / Cv = Tv H² / Cv
Tv= 0.2 => U=40%

∴ 3년후 압밀침하량 = 50 x 0.5 = 25cm

문 18. 그림과 같이 수평으로 뒷채움한 역T형 옹벽에서 활동에 대한 안전율은? (단, 단위폭 당 활동면에 작용하는 뒷채움흙의 무게와 옹벽 무게의 합은 400kN/m, 기초저면과 흙의 마찰각은 31°, 흙의 내부마찰각은 30°, 흙의 점착력은 0, 흙의 습윤단위중량은 20kN/m3, tan 31°＝0.6, Rankine토압이론을 적용하며, 지하수위의 영향과 옹벽전면의 수동측 저항력은 무시한다)

① 1.0 ② 1.5

③ 2.0 ④ 2.5

난이도 및 평가

난이도 하 , 아주쉬운 꽁 문제이다. 뭐 저면과 흙의 마찰각 때문에 어려워 보일수 있겠으나 쉬운문제이다.

해설

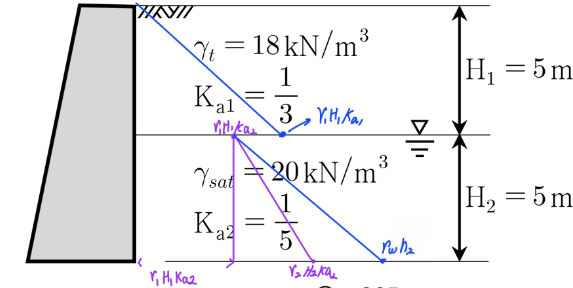

문 19. 그림과 같은 옹벽에 작용하는 단위폭 당 전체 주동토압[kN/m]은? (단, Ka1과 Ka2는 지층별 주동토압계수이고 Rankine토압이론을 적용하며, 물의 단위중량은 10kN/m³이다)

① 215 ② 265

③ 315 ④ 365

난이도 및 평가

난이도 하, 그림만 그릴줄 알면 토압도 그려서 금방 푸는 문제이다.

해설

Pa = 0.5 x 18 x 5² x 1/3 + 18 x 5 x 1/5 x 5 + 0.5 x 10 x 5² x 1/5 + 0.5 x 10 x 5²

문 20. 흙의 다짐특성에 대한 설명으로 옳지 않은 것은?

① 흙이 완벽하게 다져졌을 경우 이론적으로는 완전포화상태가 되어 다짐함수비에 따른 건조단위중량이 영공기간극곡선 상에 나타난다.

② 동일한 다짐에너지 조건일 때, 건조측에서는 다짐함수비가 증가할수록 투수계수가 증가하는 경향을 보이며, 최적함수비에서 최대투수계수를 나타낸다.

③ 최적함수비를 중심으로 다짐함수비가 작은 쪽을 건조측, 큰 쪽을 습윤측이라고 하며, 점성토에서는 건조측에서 면모구조, 습윤측에서 이산구조를 보이는 것이 일반적이다.

④ 일반적으로 다짐에너지가 클수록 최적함수비는 감소하고 최대건조단위중량은 증가한다.

난이도 및 평가

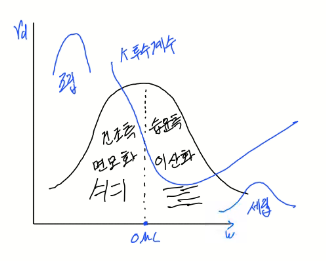

난이도 중,  꼭 외워야하는 그래프가 있다 이것을 외우면 쉽다

해설

1) 맞는말이긴 한데 영공기간극곡선 상에 나타날 일은 없다.
2) 건조측에서는 함수비가 증가할수록 투수계수가 감소하며 최적함수비보다 약간 옆에서 최소투수계수를 나타낸다.
3) 맞는 말이다.
4) 맞는말이다.
